RK3588核心板全面解析：8核CPU+6TOPS AI算力，如何打造工业智能设备？

01

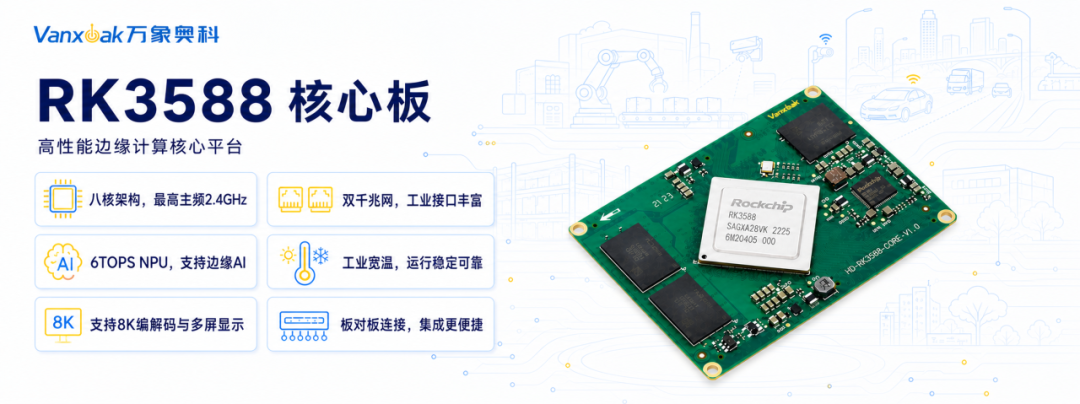

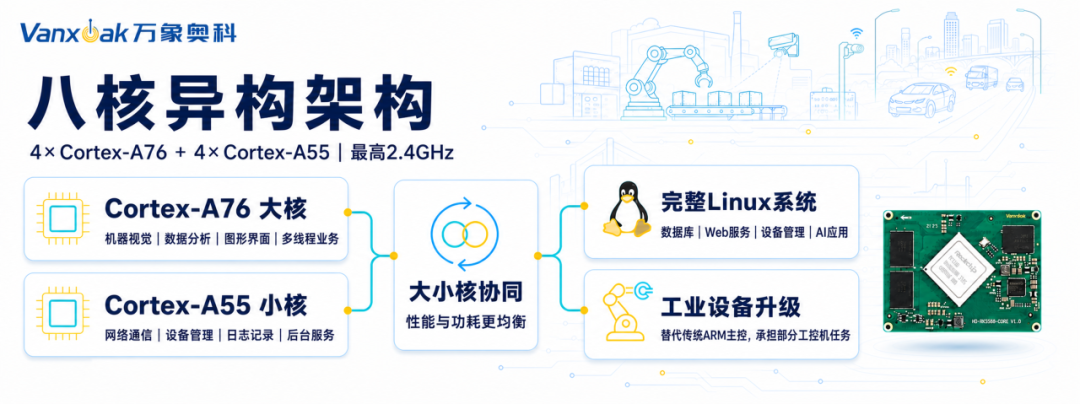

HD-RK3588-CORE采用4个Cortex-A76大核和4个Cortex-A55小核组成的8核架构，最高主频可达2.4GHz。

其中，Cortex-A76大核可以承担机器视觉算法、数据分析、图形界面和多线程业务；Cortex-A55小核则适合处理网络通信、设备管理、日志记录和后台服务。大小核分工能够让不同负载得到更合理的计算资源，也有助于平衡性能与功耗。

基于这样的计算能力，我们可以在核心板上运行完整的Linux系统，同时部署数据库、Web服务、设备管理程序和AI应用。对于不少工业设备来说，它不仅可以替代传统ARM主控，还可以承担部分工控机的工作。

02

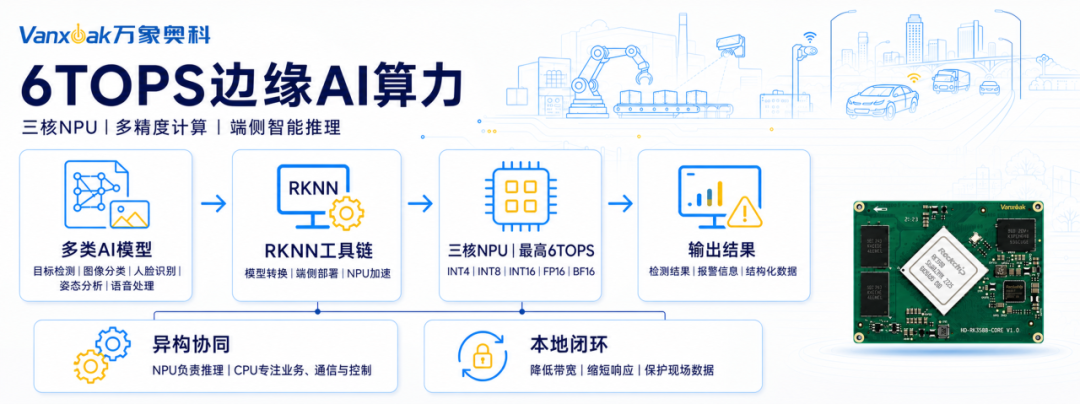

RK3588集成三核NPU，最高提供6TOPS AI算力，支持INT4、INT8、INT16、FP16、BF16等计算精度，可以运行目标检测、图像分类、人脸识别、姿态分析和语音处理等模型。

在实际应用中，我们可以通过RKNN工具链完成模型转换与部署，将神经网络推理任务交给NPU处理，让CPU专注于业务逻辑、通信和设备控制。这样既能降低CPU负载，也能提高整套系统的任务并行能力。

将AI推理放在设备端还有一个直接优势：摄像头画面和现场数据不需要全部上传云端。设备可以在本地完成分析，只向上层系统发送检测结果、报警信息或结构化数据，从而降低网络带宽占用，缩短响应时间，也更有利于保护现场数据。

03

HD-RK3588-CORE可配置2GB、4GB或8GB LPDDR4X内存，并可根据项目需要调整更大容量；eMMC可选择8GB、16GB或32GB，也可以扩展其他容量。

对于常规控制终端和轻量AI应用，4GB内存加32GB eMMC通常能够满足Linux系统、应用程序和模型文件的运行需求。如果设备需要同时处理多路视频、运行多个容器服务或者加载更大的AI模型，则可以选择更高容量的内存。

eMMC可以用于存放系统、应用、模型和配置数据，相比外置TF卡具有更高的集成度。核心板还提供一路SDIO 3.0，可用于扩展TF卡、无线通信模块或其他SDIO设备。

04

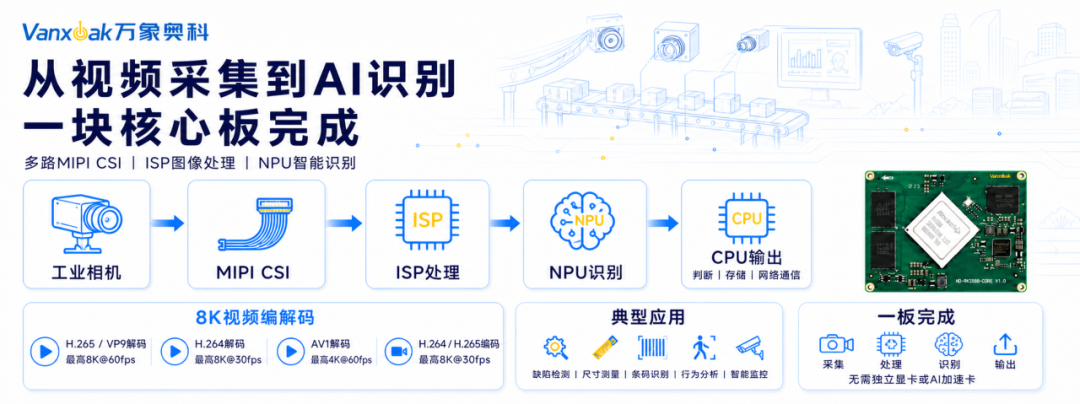

机器视觉和视频分析是RK3588的重要应用方向。

HD-RK3588-CORE支持H.265和VP9最高8K@60fps解码、H.264最高8K@30fps解码以及AV1最高4K@60fps解码，同时支持H.264和H.265最高8K@30fps编码。

在摄像头接入方面，我们提供多路MIPI CSI资源，可连接工业相机或摄像头模组。采集到的图像可以先经过ISP处理，再送入NPU运行检测模型，最后由CPU完成结果判断、数据存储和网络通信。

这种处理链路适合用于产品缺陷检测、尺寸测量、条码识别、人员行为分析、智能监控等设备。开发者不需要额外配置独立显卡或AI加速卡，就可以在较小的设备空间内完成图像采集、处理、识别与输出。

05

机器视觉和视频分析是RK3588的重要应用方向。

HD-RK3588-CORE支持H.265和VP9最高8K@60fps解码、H.264最高8K@30fps解码以及AV1最高4K@60fps解码，同时支持H.264和H.265最高8K@30fps编码。

在摄像头接入方面，我们提供多路MIPI CSI资源，可连接工业相机或摄像头模组。采集到的图像可以先经过ISP处理，再送入NPU运行检测模型，最后由CPU完成结果判断、数据存储和网络通信。

这种处理链路适合用于产品缺陷检测、尺寸测量、条码识别、人员行为分析、智能监控等设备。开发者不需要额外配置独立显卡或AI加速卡，就可以在较小的设备空间内完成图像采集、处理、识别与输出。

06

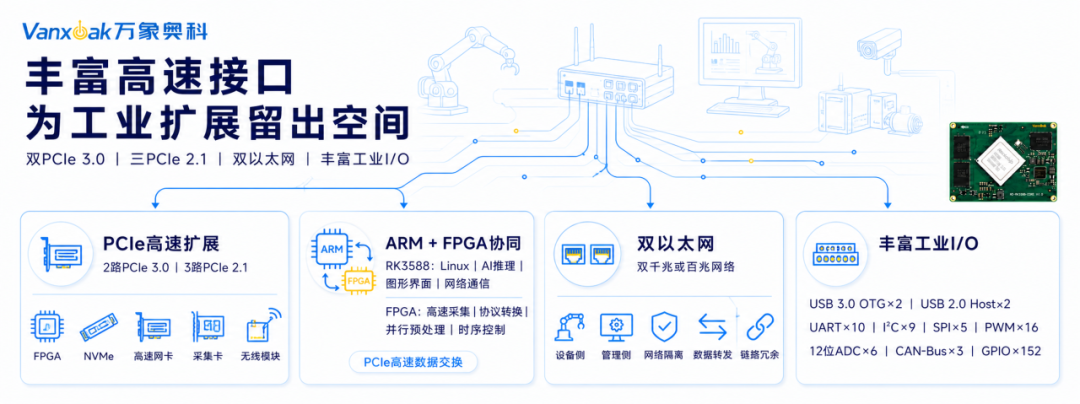

HD-RK3588-CORE提供两路PCIe 3.0和三路PCIe 2.1资源，可以连接FPGA、NVMe存储、高速网卡、采集卡和无线通信模块。

在ARM+FPGA架构中，我们可以让RK3588负责Linux系统、AI推理、图形界面和网络通信，由FPGA负责高速数据采集、协议转换、并行预处理及确定性时序控制，再通过PCIe进行数据交换。这种组合适合高速机器视觉、工业检测和专用数据采集设备。

网络方面，核心板提供两路以太网资源，可以设计双千兆或百兆网络接口。两个网口可以分别连接设备侧和管理侧，也可以用于内外网隔离、数据转发和链路冗余。

除此之外，核心板还提供两路USB 3.0 OTG、两路USB 2.0 Host、10路UART、9路I²C、5路SPI、16路PWM、6通道12位ADC、3路CAN-Bus以及152个GPIO，可以连接传感器、触摸屏、电机控制器、通信模块和其他工业外设。

07

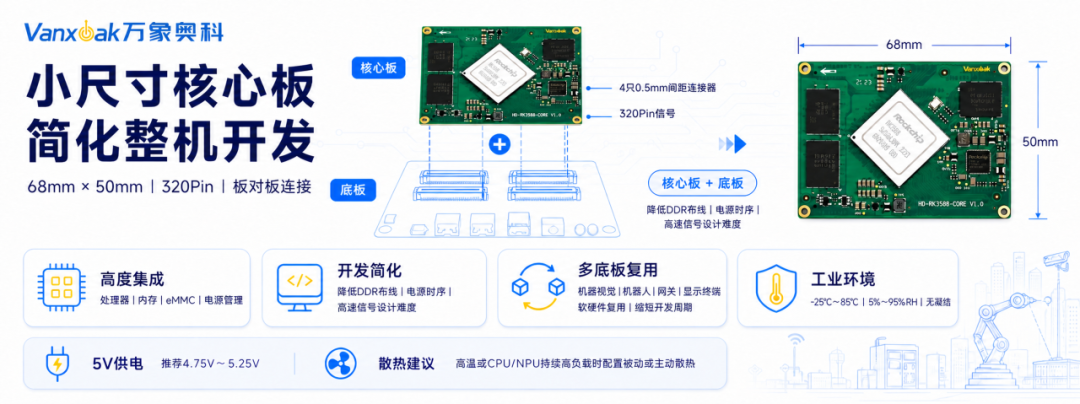

HD-RK3588-CORE的尺寸为68mm×50mm，通过4只0.5mm间距板对板连接器引出320Pin信号。处理器、内存、eMMC和电源管理等复杂电路已经集中在核心板上，开发者可以将精力放在网络、显示、摄像头、电源和工业接口等底板功能上。

采用“核心板+底板”的模块化方案，可以降低DDR布线、处理器电源时序和高速信号设计的难度。同一个核心板还可以搭配不同底板，形成机器视觉、机器人、网关和显示终端等多个产品型号，便于软硬件复用。

核心板采用5V供电，推荐电压范围为4.75V至5.25V，工作温度范围为-25℃至85℃，工作湿度范围为5%至95%RH、无凝结。在高温环境或CPU、NPU持续高负载运行时，我们建议根据整机结构配置被动散热器或主动散热方案。

08

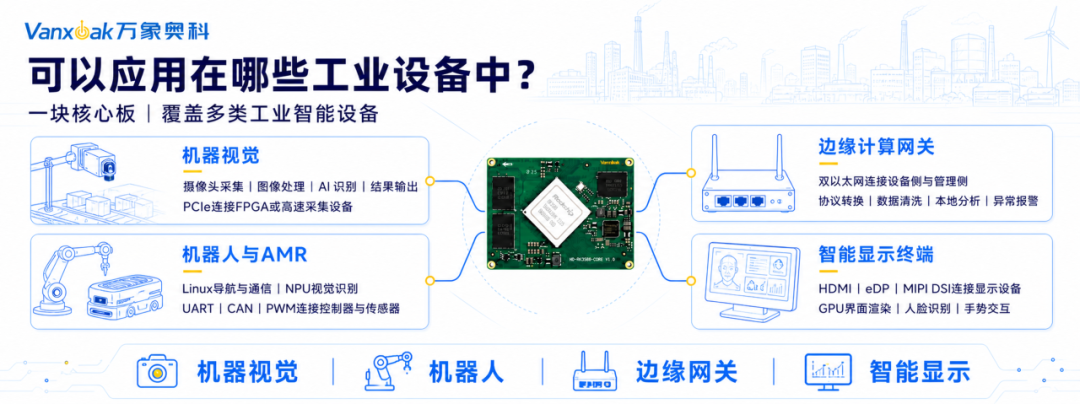

在机器视觉设备中，HD-RK3588-CORE可以完成摄像头采集、图像处理、AI识别和检测结果输出，并通过PCIe连接FPGA或高速采集设备。

在机器人和AMR中，8核CPU可以运行Linux、导航和通信程序，NPU负责视觉识别，UART、CAN和PWM则可连接电机控制器、传感器及执行机构。

在边缘计算网关中，两路以太网可以连接现场设备网络与上层管理网络，PCIe和USB可扩展存储、5G及其他通信模块，实现协议转换、数据清洗、本地分析和异常报警。

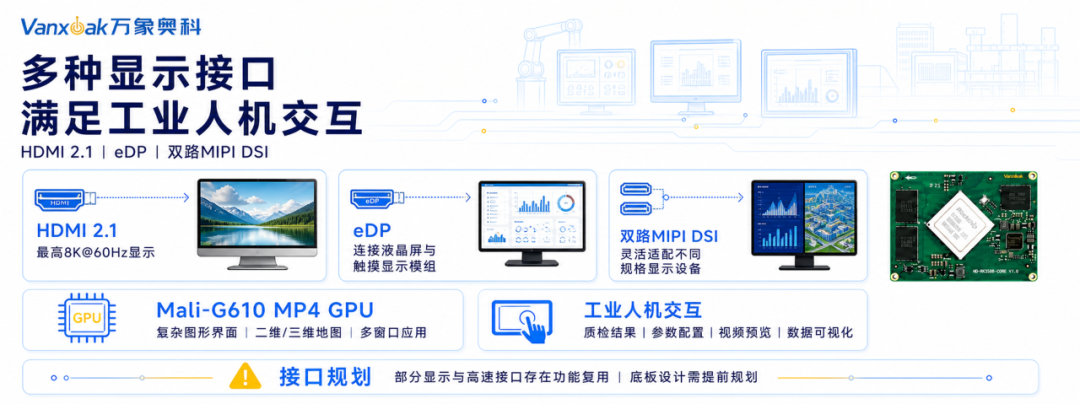

在智能显示终端中，HDMI、eDP和MIPI DSI可以连接不同显示设备，GPU负责界面渲染，NPU还可以增加人脸识别、手势识别和智能交互功能。

结语

我们希望通过HD-RK3588-CORE，将8核CPU、6TOPS AI算力、视频处理、网络通信和工业接口集中到一块可复用的核心板上。

它既可以作为机器视觉设备的AI处理中心，也可以成为机器人、工业网关、智能显示终端和ARM+FPGA系统的主控平台。对于产品开发者来说，核心板带来的价值不只是计算性能，更在于减少底层硬件开发工作，让团队能够更快完成产品设计、验证与量产。
