RK3588+ROS2仓储移动机械臂仿真：从自主巡检到货物搬运

01

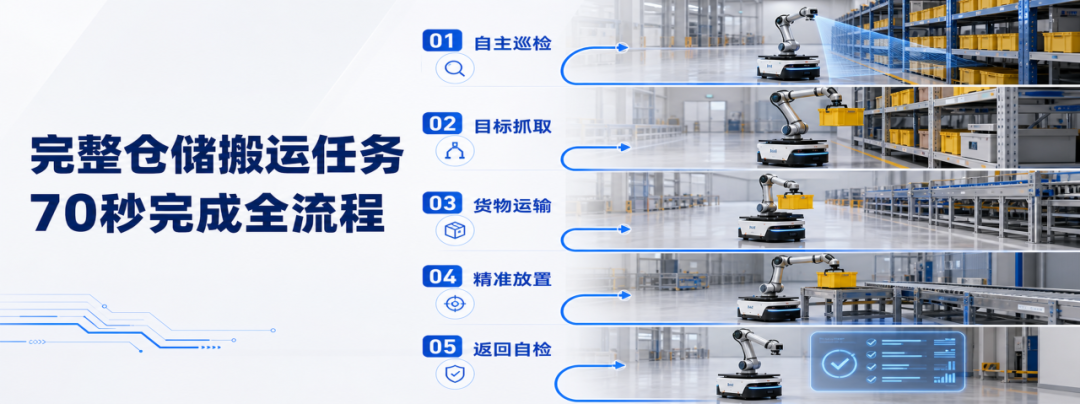

系统模拟一台带机械臂的移动机器人在仓库内部运行，机器人按照预设任务依次执行：

1、在仓储区域内自主巡检；

2、接收搬运任务并接近目标货物；

3、控制机械臂抓取黄色箱子；

4、携带箱子前往指定放置区域；

5、控制机械臂放置货物；

6、返回初始位置；

7、完成设备状态自检，进入下一轮任务。

整个演示流程约70秒，覆盖移动导航、机械臂运动、目标抓取、货物运输、状态监测和任务循环，可用于验证仓储搬运机器人的基础业务逻辑。

02

系统通过URDF描述移动底盘、机械臂、激光雷达和末端执行器等部件之间的结构关系，并在RViz2中显示完整的机器人模型。

机械臂各关节会根据当前任务阶段执行不同动作，开发人员可以直观观察关节角度、连杆姿态及末端执行器位置的变化。

系统同时发布完整的TF坐标树，描述地图、里程计、移动底盘、机械臂和传感器之间的空间关系，主要包括：

✅️world：RViz2全局显示坐标系；

✅️map：仓储区域地图坐标系；

✅️odom：机器人里程计坐标系；

✅️base_link：移动底盘坐标系；

✅️机械臂各级关节与连杆坐标系；

✅️激光雷达等传感器坐标系；

✅️末端执行器及抓取目标坐标系。

通过URDF模型与TF系统，可以检查机器人结构、关节运动、传感器安装位置及各坐标系之间的连接关系。

03

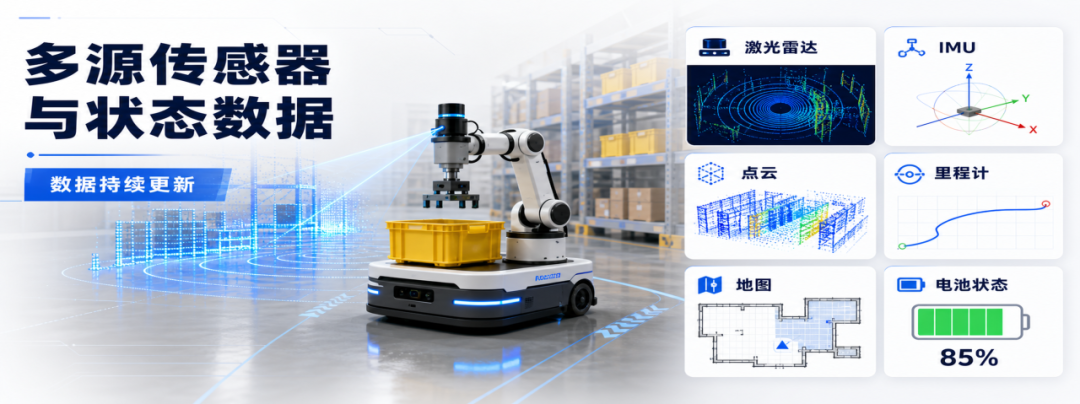

为构建接近真实移动机器人的ROS2软件环境，系统模拟发布多种传感器及设备状态数据：

✅️激光雷达数据：显示机器人周围的障碍物信息；

✅️IMU数据：模拟机器人姿态、角速度和线加速度；

✅️点云数据：呈现仓储环境中的空间信息；

✅️里程计数据：记录机器人的位置和运动状态；

✅️地图数据：描述仓储区域及障碍物分布；

✅️电池数据：模拟电量变化和设备运行状态。

机器人模型、激光雷达、点云、里程计和运动轨迹等内容可直接显示在RViz2中；IMU、电池、地图及其他状态数据，则可通过ROS2 Topic和节点监控命令查看。

这些数据会随任务阶段和机器人位置持续更新，用于验证ROS2消息发布、坐标变换及多源数据通信是否正常。

04

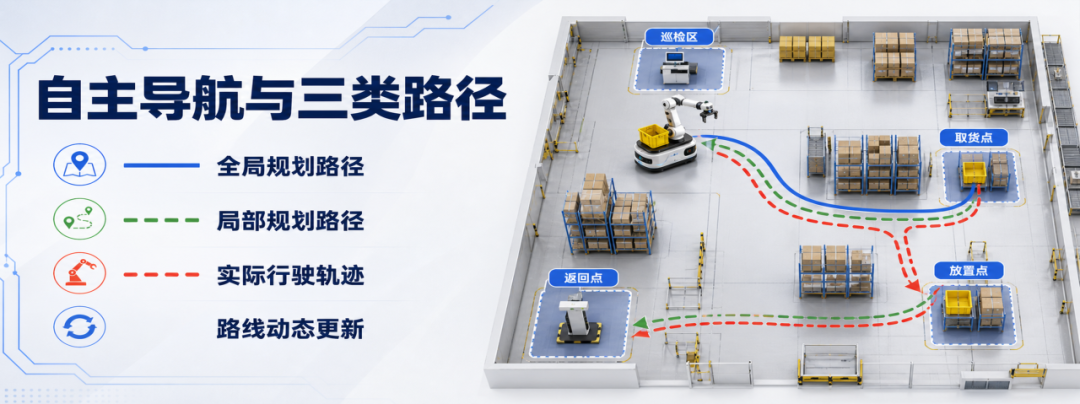

系统根据任务状态和预设仓储路线模拟机器人的自主导航过程，并在RViz2中同时显示三类路径：

全局规划路径：机器人从当前位置前往任务目标点的整体路线；

局部规划路径：机器人当前需要跟随的短距离参考路线；

实际行驶轨迹：根据运动过程持续记录的真实行驶位置。

三类路径采用不同颜色显示，可以直观比较规划路线与机器人实际运动轨迹之间的关系。

当机器人从巡检区域前往取货点、放置点或返回点时，相关路径会根据当前任务阶段动态更新，使整个导航过程更加清晰。

当前演示主要用于验证ROS2路径消息、任务逻辑和RViz2可视化效果，后续还可接入Nav2导航框架、SLAM建图和真实定位数据。

05

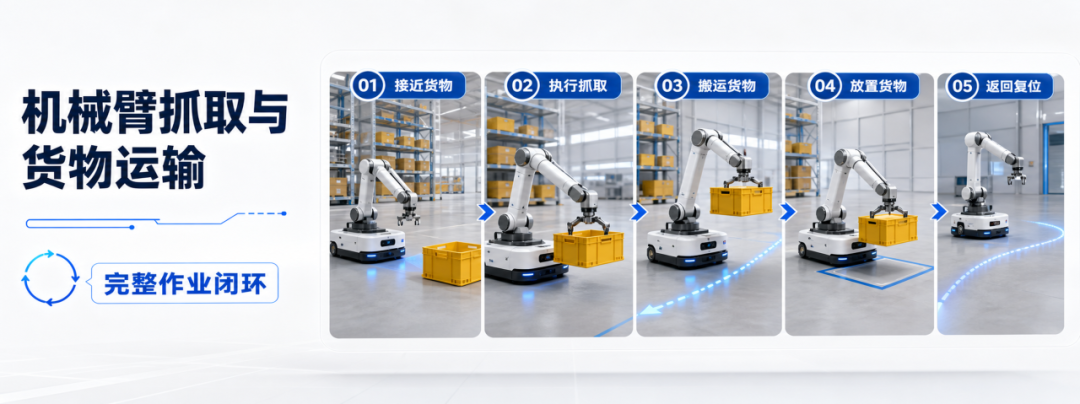

系统使用黄色箱子模拟待搬运货物，完整作业过程分为五个阶段：

1. 接近货物

机器人到达取货点后，移动底盘停止，机械臂按照预设关节轨迹逐步接近黄色箱子。

2. 执行抓取

末端执行器到达目标位置后完成抓取，黄色箱子与机械臂末端建立跟随关系。

3. 搬运货物

机器人前往指定放置区域，箱子跟随机械臂同步移动，模拟货物被夹持后的运输状态。

4. 放置货物

到达目标点后，机械臂执行下降和释放动作，箱子解除跟随关系并停留在放置区域。

5. 返回复位

机械臂恢复初始姿态，移动底盘返回起始位置，准备执行自检及下一轮任务。

该流程将移动导航与机械臂动作串联起来，形成“接近—抓取—运输—放置—返回”的完整作业闭环。

06

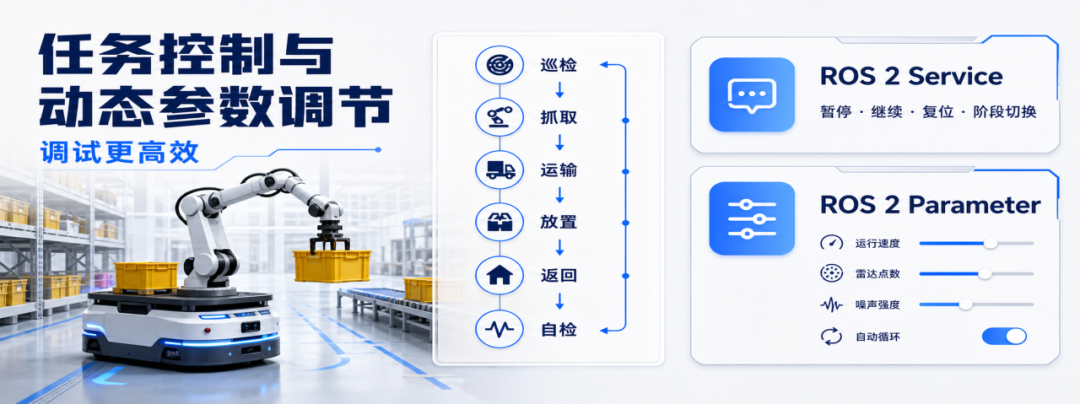

ROS 2 Service任务控制

系统通过ROS 2 Service提供以下控制功能：

✅️暂停当前任务；

✅️继续运行任务；

✅️复位机器人和任务状态；

✅️切换至下一个任务阶段。

通过任务阶段切换功能，可以快速进入抓取、运输、放置、返回或自检环节，无需等待完整流程结束，有助于提高功能调试和现场演示效率。

ROS 2 Parameter动态调节

✅️系统支持动态修改以下参数：

✅️机器人整体运行速度；

✅️激光雷达模拟点数；

✅️传感器噪声强度；

✅️是否自动循环执行任务。

参数修改后，可以直接观察机器人运动速度、雷达数据及任务状态的变化，从而验证ROS 2动态参数配置功能。

07

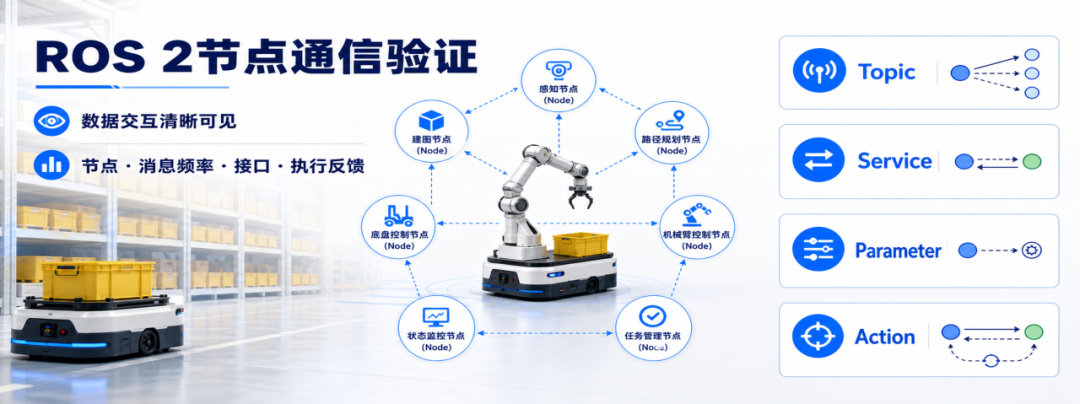

系统综合使用ROS2的Topic、Service、Parameter和Action等通信机制。

✅️Topic：发布机器人状态、传感器数据、任务阶段、规划路径、实际轨迹和控制信息；

✅️Service：实现任务暂停、继续、复位和阶段切换；

✅️Parameter：动态调整机器人速度、传感器参数和任务循环方式；

✅️Action：展示目标发送、执行反馈、任务取消和结果返回等机制。

Action适合处理执行时间较长且需要持续反馈的机器人任务。演示环境提供独立的ROS 2 Action通信测试，可用于验证完整的任务交互过程。

开发人员还可以通过ROS 2命令查看：

✅️节点列表；

✅️Topic连接关系与消息频率；

✅️Service接口；

✅️Parameter配置状态；

✅️Action执行过程与返回结果。

由此可验证不同ROS 2节点之间的数据交互和通信状态。

08

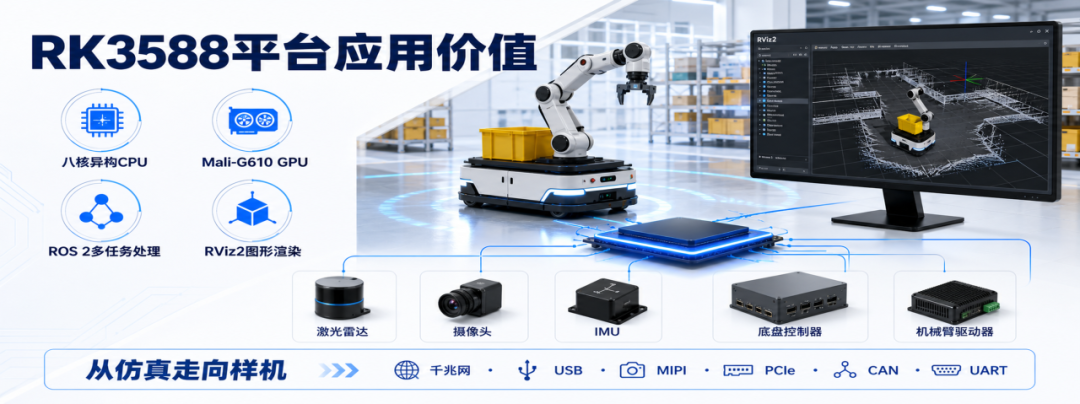

该仿真系统需要同时运行ROS 2节点、URDF机器人模型、TF坐标变换、传感器数据发布、路径展示、任务状态机、服务控制和RViz2可视化，对平台的CPU多任务处理、GPU图形渲染及内存性能提出一定要求。

RK3588采用八核异构CPU架构，可用于承载：

✅️机器人任务状态机；

✅️ROS 2节点通信；

✅️传感器数据生成与处理；

✅️导航路径处理；

✅️机械臂运动控制。

在当前演示环境中，RViz2利用Mali-G610 GPU完成机器人模型、激光雷达、点云、运动轨迹、障碍物及状态信息的图形渲染，并通过HDMI直接输出至显示器，从而形成一套可独立运行的ROS 2机器人开发与演示平台。

配合千兆以太网、USB、MIPI、PCIe、CAN和串口等硬件接口，RK3588平台还可进一步连接真实激光雷达、摄像头、IMU、移动底盘控制器和机械臂驱动器，为系统从软件仿真迁移至样机验证提供硬件基础。

09

该系统并非只展示单一的机器人运动效果，而是将机器人建模、移动导航、机械臂控制、传感器数据、任务调度、ROS 2通信和图形可视化整合在同一运行环境中。

在接入真实机器人硬件之前，该方案可以用于验证：

✅️仓储搬运任务的整体业务流程；

✅️移动底盘与机械臂之间的动作协同；

✅️URDF机器人模型与TF坐标关系；

✅️全局路径、局部路径与实际运动轨迹；

✅️激光雷达、点云、IMU、里程计和电池等数据发布；

✅️Topic、Service、Parameter和Action通信机制；

✅️任务暂停、继续、复位和阶段切换功能；

✅️不同运行速度和传感器参数下的系统表现；

✅️RK3588运行ROS 2及RViz2 GPU渲染的整体能力。

该方案可应用于仓储物流机器人、AGV/AMR、移动机械臂、巡检机器人和复合机器人项目，为教学演示、软件开发及前期功能验证提供参考。
