从数据采集到AI分析：RK3588工业边缘AI网关如何改变智能制造？

01

工业边缘AI网关首先需要解决现场设备接入问题。

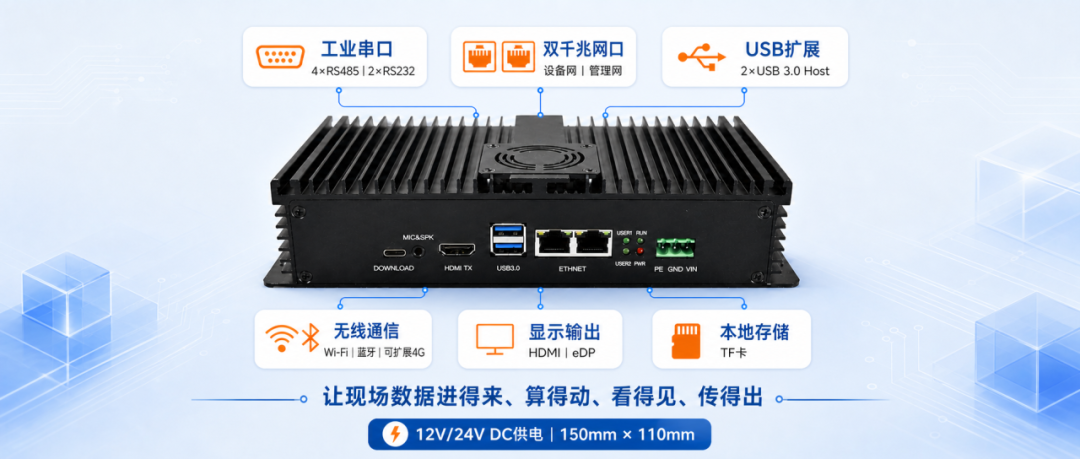

EA-RK3588-182X提供4路RS485和2路RS232接口，可连接PLC、仪表、传感器、控制器及其他串口设备；两路千兆以太网可以分别连接现场设备网络和上层管理网络，也可用于数据转发和网络隔离。

网关还提供两路USB 3.0 Host，可连接工业相机、移动存储和其他USB外设。HDMI与eDP接口能够连接显示器或嵌入式屏幕，用于运行设备配置界面、生产数据看板和AI检测结果画面。

在无线通信方面，底板支持Wi-Fi与蓝牙，并预留Mini PCIe 4G接口和SIM卡座，可根据项目需要扩展无线网络。TF卡接口可用于数据存储、日志备份或程序升级。

整机采用12V或24V直流供电，底板尺寸为150mm×110mm，便于集成到工业控制柜、检测设备和边缘计算终端中。

这些接口构成了数据进入网关和分析结果输出的硬件通道：

● RS485、RS232负责连接传统工业设备；

● 千兆以太网负责高速数据通信；

● USB 3.0可连接工业相机和外部设备；

● Wi-Fi、蓝牙和4G提供无线通信能力；

● HDMI和eDP用于人机交互与结果显示；

● TF卡用于本地数据和日志存储。

02

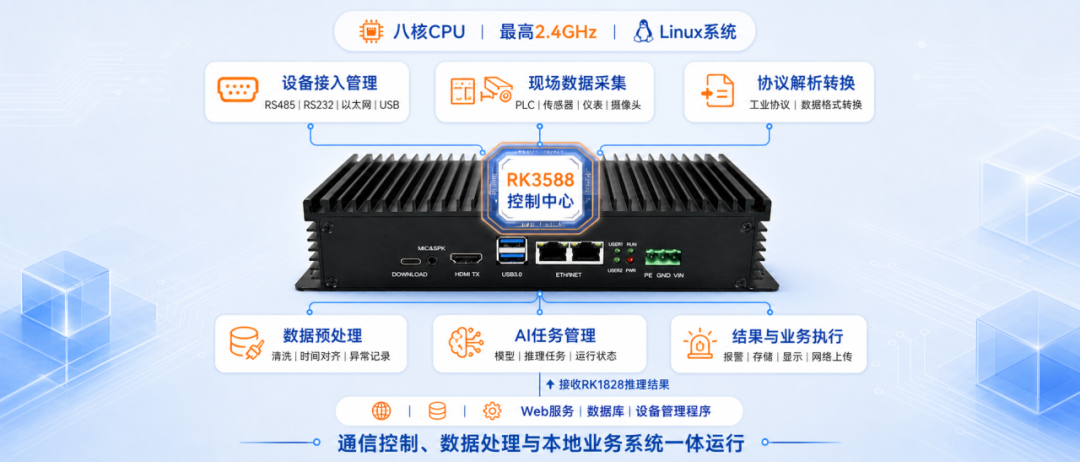

EA-RK3588-182X采用HD-RK3588-CORE工业核心板作为主控平台。

RK3588拥有八核CPU，最高主频可达2.4GHz，可以运行Linux系统，并同时承载设备接入、协议解析、网络通信、数据预处理、业务应用和图形界面等任务。

在双芯架构中，RK3588相当于整套网关的“控制中心”，主要负责：

● 管理RS485、RS232、以太网和USB设备；

● 采集PLC、传感器、仪表和摄像头数据；

● 完成工业协议解析及数据格式转换；

● 对图像和设备数据进行整理与预处理；

● 管理AI模型、推理任务和运行状态；

● 接收RK1828返回的AI推理结果；

● 根据分析结果执行报警、存储、显示或网络上传；

● 运行Web服务、数据库及设备管理程序。

这种设计使RK3588不仅承担传统网关的通信和协议处理任务，还能够运行完整的本地业务系统。

例如，在机器视觉质检设备中，RK3588可以接收相机数据、管理检测任务和保存结果；在设备状态监测系统中，可以采集温度、振动和电流数据，并完成数据清洗、时间对齐及异常记录。

03

如果所有AI推理任务都由主控处理，复杂模型可能会持续占用CPU、内存及其他系统资源，从而影响设备通信、图形界面和业务程序的稳定运行。

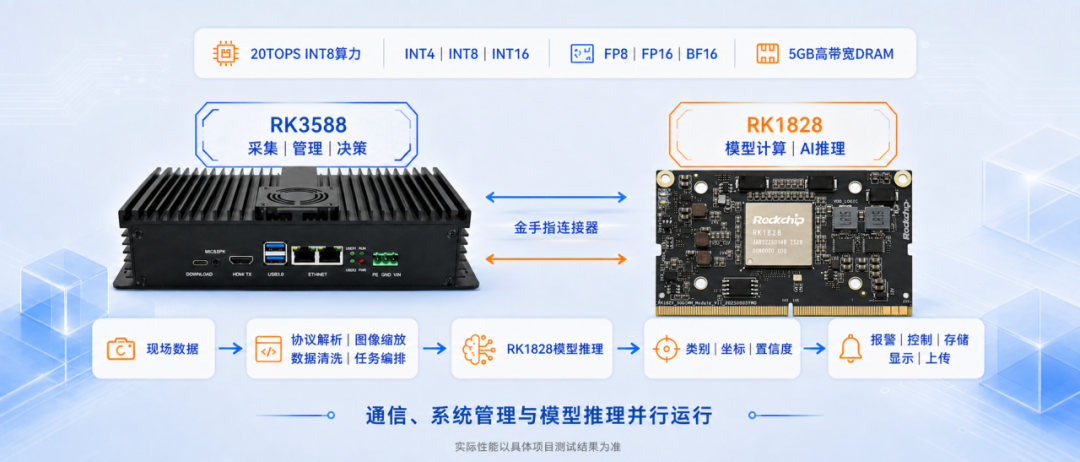

EA-RK3588-182X通过金手指连接器接入RK1828算力卡，将AI计算任务与系统业务分开处理。采用这种板卡连接方式，RK1828能够作为独立的AI计算单元，与RK3588主控协同工作。

RK1828是一款面向机器学习应用的AI协处理器，最高可提供20TOPS INT8算力，支持INT4、INT8、INT16、FP8、FP16和BF16等多种计算精度，并内置5GB高带宽DRAM，可用于视觉模型、语言模型及多模态模型的本地推理。

在双芯架构中，两颗芯片的任务分工可以概括为：

● RK3588负责“采集、管理和决策”；

● RK1828负责“模型计算与推理”。

当现场数据进入网关后，RK3588首先完成协议解析、图像缩放、数据清洗和任务编排，再将需要进行AI分析的数据发送给RK1828算力卡。

RK1828完成模型推理后，将检测类别、目标坐标、置信度及其他结构化结果返回RK3588。RK3588根据返回结果继续完成报警判断、设备控制、数据存储、画面显示和网络上传。

这种协同方式能够减少复杂AI任务对主控资源的持续占用，使设备通信、系统管理、业务处理和模型推理并行运行，从而提升整套网关系统的运行稳定性与任务处理效率。

需要说明的是，实际的数据传输效率和推理性能还会受到算力卡连接与通信方式、模型结构、输入数据规模、量化精度以及软件优化程度等因素影响，应以具体项目的测试结果为准。

04

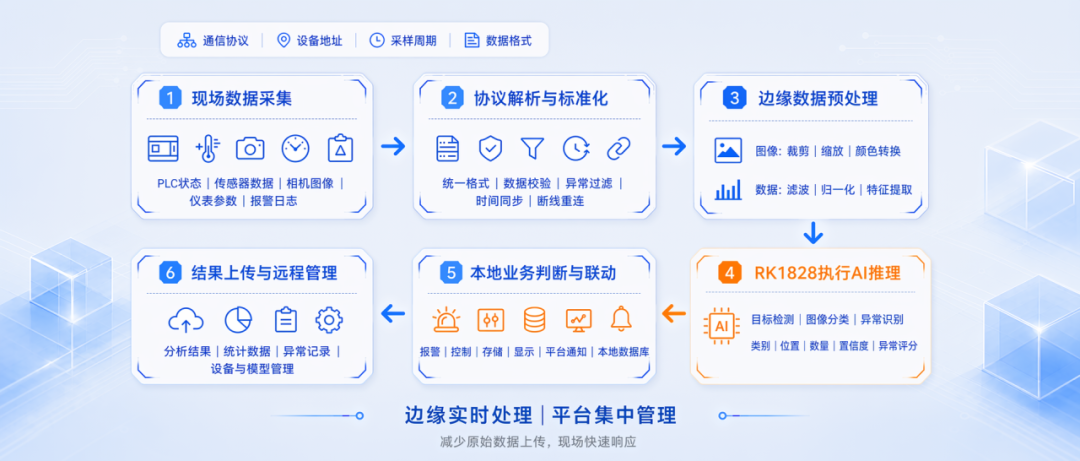

一套完整的工业边缘AI系统，不只是将模型部署到设备中，还需要建立从现场数据到业务结果的完整软件链路。

网关通过RS485、RS232、千兆以太网或USB接口连接现场设备，采集的数据可以包括：

● PLC寄存器和设备运行状态；

● 温度、压力、振动和电流等传感器数据；

● 工业相机图像和视频；

● 仪表读数与生产参数；

● 设备报警、故障码和运行日志。

对于不同设备，软件需要配置相应的通信协议、设备地址、采样周期和数据格式。

RK3588接收到原始数据后，对工业协议进行解析，并将不同来源的数据转换为统一格式。

例如，可以将多个品牌PLC和仪表的数据统一整理为设备编号、采集时间、参数名称、当前数值和状态标识，便于后续存储、分析及上传。

这一阶段还可以完成数据校验、异常值过滤、时间同步和断线重连。

并不是所有原始数据都需要直接送入AI模型。

对于图像数据，RK3588可以先完成裁剪、缩放、颜色转换和输入格式整理；对于传感器数据，可以完成滤波、归一化、滑动窗口处理和特征提取。

通过在主控端完成预处理，可以减少需要传递给AI协处理器的数据量，提高整体处理效率。

预处理后的图像、特征或业务数据被提交给RK1828，由NPU运行目标检测、图像分类、异常识别或其他AI模型。

推理结果通常不再是大容量原始数据，而是类别、位置、数量、置信度或异常评分等结构化信息。

例如，视觉质检模型可以返回缺陷类型和缺陷位置；设备状态模型可以返回正常、预警或故障等状态结果。

RK3588接收推理结果后，结合设备参数和业务规则进行二次判断。

当系统发现产品缺陷、设备异常或人员违规行为时，可以在本地执行：

● 触发声光报警；

● 保存异常图片和运行日志；

● 通过工业接口向控制器发送信号；

● 在显示器上呈现检测结果；

● 向管理平台发送报警信息；

● 将关键数据写入本地数据库。

对于需要快速响应的任务，判断和控制可以在现场完成，无需等待云端返回结果。

网关可以只上传分析结果、统计数据和异常记录，而不必持续上传全部原始图像或传感器数据。

上层平台可用于设备管理、数据查询、模型版本管理和生产统计；边缘网关则继续负责实时采集、AI推理和现场控制。

这样可以形成“边缘实时处理、平台集中管理”的系统架构。

05

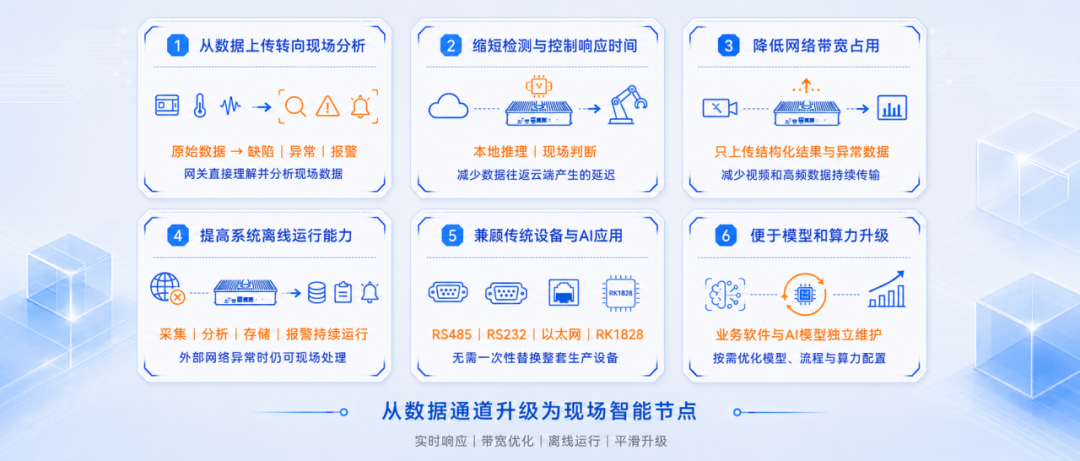

传统网关主要传输数据，工业边缘AI网关能够理解并分析数据。设备不再只是把摄像头画面或传感器数值上传，而是直接输出缺陷、异常和报警结果。

AI推理和业务判断在生产现场完成，可以减少数据往返云端产生的延迟，更适合质量检测、设备报警和安全监测等实时任务。

相机视频和高频传感器数据会产生较大的数据量。本地分析后只上传结构化结果和异常数据，可以降低网络持续传输压力。

当外部网络异常时，网关仍可继续执行数据采集、AI分析、结果存储和现场报警，提高生产系统的连续运行能力。

RS485、RS232和以太网等接口可以连接现有工业设备，RK1828则提供独立AI推理能力。企业无需一次性替换整套生产设备，也可以逐步增加视觉检测和智能分析功能。

主控与AI算力分开的模块化架构，有助于独立维护业务软件和AI模型。随着项目需求变化，可以调整模型、优化推理流程或升级算力配置，减少对整套系统的影响。

06

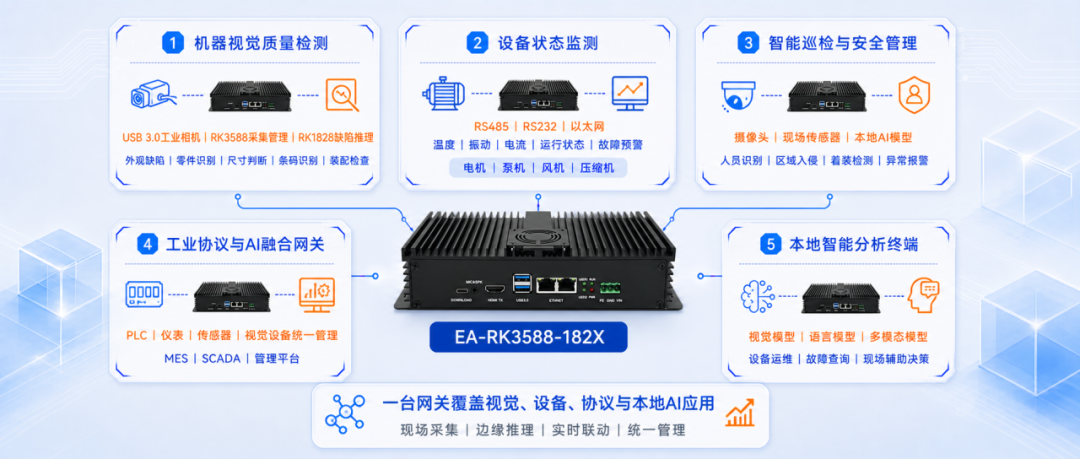

通过USB 3.0连接工业相机，RK3588完成图像采集与任务管理，RK1828运行缺陷检测模型，再由RK3588保存结果、显示画面并输出报警信息。

适用于外观缺陷检测、零件识别、尺寸判断、条码识别和装配检查。

通过RS485、RS232或以太网采集温度、振动、电流和设备运行状态，在本地完成数据处理与异常识别。

适用于电机、泵机、风机、压缩机及生产设备的状态监测和故障预警。

连接摄像头和现场传感器，在本地运行人员识别、区域入侵、着装检测和设备状态识别模型，发现异常后及时触发报警。

一台网关同时连接PLC、仪表、传感器和视觉设备，将工业数据与AI分析结果统一管理，并上传至MES、SCADA或其他管理平台。

利用RK1828的AI算力，在生产现场部署视觉模型、语言模型或多模态模型，为设备运维、故障查询和现场辅助决策提供计算基础。

总结

EA-RK3588-182X将工业接口、Linux主控和独立AI算力集成到同一网关平台中。

其中，RK3588负责设备连接、协议处理、系统运行、数据预处理和业务控制；RK1828负责高负载AI模型推理。两颗芯片通过明确分工，形成从现场数据采集、边缘预处理、AI分析到结果输出的完整处理链路。

对于智能制造项目而言，工业边缘AI网关带来的不仅是更高的计算能力，更重要的是让数据能够在产生的位置被及时处理和利用。

它可以减少对云端和网络的依赖，让传统工业设备逐步具备本地感知、实时分析和智能决策能力，为机器视觉、设备监测、智能巡检及工业自动化系统提供更加灵活的边缘计算基础。
