RK3588 4通道 PCIe 3.0接口解析：高速存储、AI算力与FPGA应用的带宽优势

导语：

在工业计算、边缘AI、视觉处理等应用中，PCIe接口承担着主控与高速外设之间的数据传输任务。随着NVMe SSD、AI算力卡、FPGA等高速设备的应用越来越普遍，PCIe接口的通道数量和带宽能力，也逐渐成为影响整机性能的重要因素。

RK3588支持4通道 PCIe 3.0接口，带宽可达4GB/s。相比单通道或2通道PCIe 3.0，4通道接口能够进一步提升数据吞吐能力，为高速存储、AI加速以及FPGA高速数据采集等应用提供更充足的带宽空间。

01

PCIe（Peripheral Component Interconnect Express）是一种高速串行总线技术，常用于处理器与高速外设之间的数据通信。

对于同一代PCIe接口而言，通道数量越多，可提供的数据传输带宽通常越高。

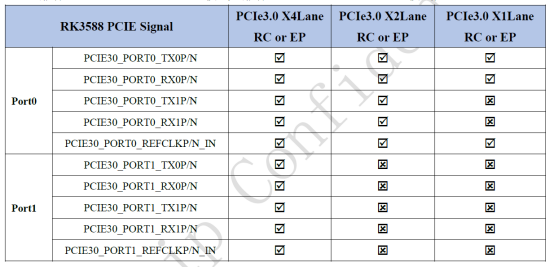

RK3588支持4通道PCIe 3.0，相比单通道或2通道方案，可以提供更高的带宽能力。当系统需要处理大量高速数据时，更大的带宽意味着更充足的数据传输余量，也能够降低高速设备成为系统瓶颈的可能性。

这一特性对于以下几类应用尤其具有价值：

● NVMe SSD高速存储

● 外接AI算力卡

● FPGA高速数据采集与传输

02

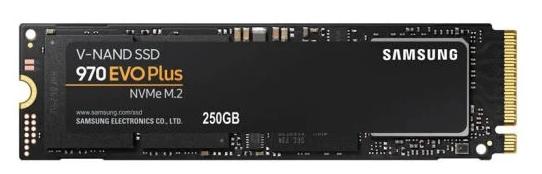

NVMe SSD是PCIe接口非常典型的应用场景。

在高速读写过程中，SSD通常会利用SLC Cache进行数据缓存，其缓存阶段的瞬时速度可以达到较高水平，文件资料显示最高瞬时速度很容易达到3GB/s。

当主控采用4通道PCIe 3.0接口时，其最高约4GB/s的带宽能力能够覆盖这一高速数据传输需求。

简单来说：

SSD速度越快，主控端PCIe接口的带宽就越重要。

如果PCIe带宽不足，即使SSD本身具备较高的读写性能，主控与SSD之间的数据通道也可能成为限制性能发挥的因素。

而4通道PCIe 3.0能够提供更大的带宽空间，使SSD在缓存阶段的高速数据传输更加从容，也有助于降低因接口带宽不足造成的突然掉速风险。

因此，在需要高速本地存储的边缘计算设备、工业控制设备以及AI终端中，4通道PCIe接口可以为NVMe SSD提供更合适的高速数据通道。

03

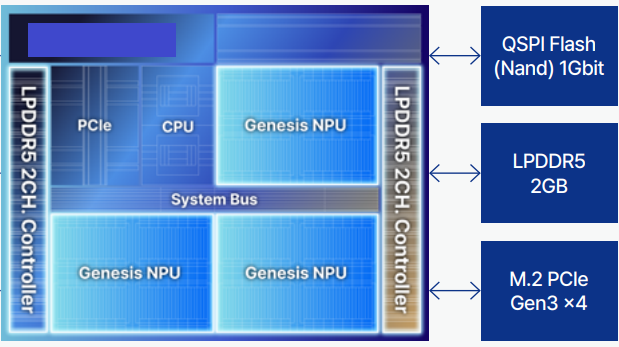

除了高速存储，PCIe也是AI算力卡常见的连接方式。

AI应用中的数据流量通常比较大，主控需要不断向算力卡发送待处理数据，同时接收AI计算结果。

例如在边缘AI设备中，系统可能同时进行：

摄像头数据采集 → 图像预处理 → AI推理 → 结果回传

而PCIe通道数越多，带宽越大，就可以降低数据传输过程中的瓶颈风险，并为多任务处理和峰值数据流量预留更充足的带宽余量。

反之，如果数据传输带宽不足，即使AI加速芯片本身具备较强的计算能力，也可能受到数据吞吐能力限制。

因此，对于需要外接AI加速设备的应用来说，PCIe接口不仅要关注“能不能连接”，还需要关注带宽是否能够匹配实际数据量。

RK3588的4通道PCIe 3.0，为这类高速外设连接提供了更大的带宽空间。

04

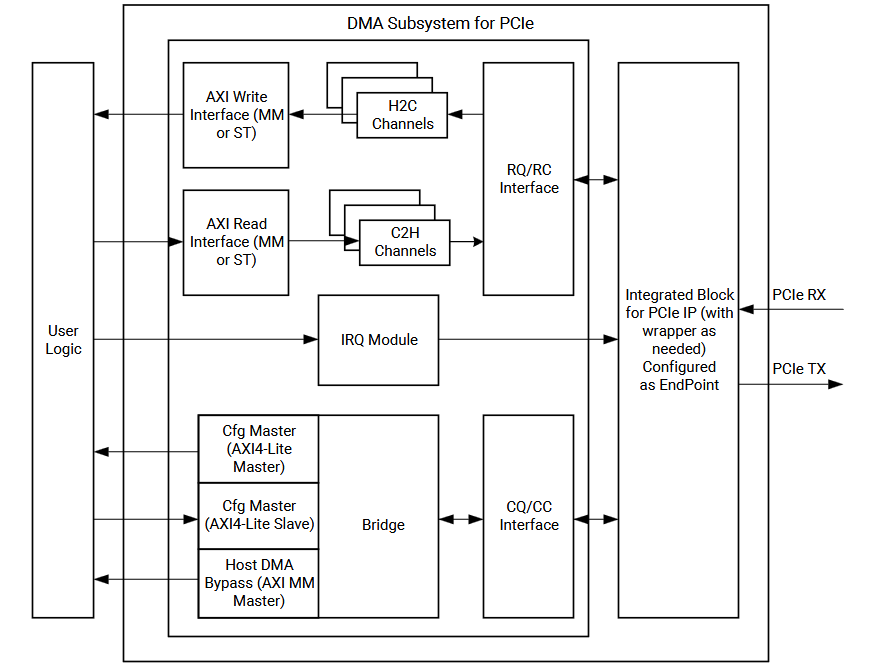

FPGA也是PCIe高速数据传输的重要应用之一。

在工业视觉、高速ADC采集、视频传输等场景中，FPGA经常承担高速数据采集和数据处理任务。

这类系统的一个典型特点是：

CPU向FPGA下发配置数据，同时FPGA向主机上传采集结果。

也就是说，系统并不是简单的单向数据传输，而可能同时存在上下行数据流。在这种应用模式下，更高的数据带宽更加适合全双工并发数据流，可以降低传输延迟，同时提升数据流传输的稳定性。

例如在高速ADC采集系统中，FPGA持续接收并处理采样数据，再通过PCIe向主控上传。如果同时还需要接收主控下发的控制和配置数据，那么PCIe接口就需要具备足够的数据吞吐能力。

05

在实际产品设计中，PCIe接口性能并不仅仅取决于理论峰值带宽。

设备运行过程中，数据流量可能会随着任务变化产生波动。例如：

正常数据流 → 突发高速数据 → 多任务并发 → 峰值数据流量

如果PCIe接口长期处于接近满载的状态，一旦出现突发数据，很容易形成数据拥塞。

因此，除了满足设备的基本数据传输需求之外，预留一定的带宽余量同样重要。

对于NVMe SSD、AI算力卡和FPGA等高速外设来说，4通道PCIe 3.0能够提供更大的数据传输空间，使系统面对峰值数据流量时更加从容。

06

从应用角度来看，RK3588的4通道PCIe 3.0可以重点关注以下场景：

对于需要连接高速PCIe设备的工业计算平台来说，PCIe通道数量并不是一个单纯的接口参数，而是直接关系到系统数据吞吐能力的重要设计指标。

总结

从高速存储到边缘AI，再到FPGA高速采集，越来越多的工业设备需要在主控与外部高速设备之间进行大规模数据交换。

RK3588支持4通道PCIe 3.0，带宽可达4GB/s，能够为NVMe SSD、AI算力卡以及FPGA等高速设备提供更充足的数据传输能力。

对于工业计算、边缘AI、机器视觉、高速数据采集等场景而言，合理利用4通道PCIe 3.0，可以进一步提升系统的数据吞吐能力，并为高速、多任务以及峰值数据传输预留更大的性能空间。
