一颗RK3588如何接入16路摄像头?拆解RK3588+TP2817多通道视觉采集方案

武汉万象奥科
2026-08-28
来源:

导语:

在工业检测、装配防错、仪表监测和移动设备周界感知等场景中,单路摄像头往往难以覆盖完整视野。增加摄像头数量看似只是“多接几路视频”,真正落地时却会迅速演变成一项系统工程:物理接口与软件节点如何稳定对应?16路视频能否持续并发采集?某一路断开后会不会拖垮整个系统?显示、AI和录像又该怎样避免互相阻塞?

基于RK3588、4颗TP2817和16路AHD摄像头,可以构建一套面向工业应用的多通道视觉采集平台。它的核心价值不只是把16个画面显示在同一块屏幕上,而是把复杂的共享链路组织成稳定、可诊断、可恢复、可扩展的逻辑通道。


01


4颗TP2817,如何形成16路采集能力?

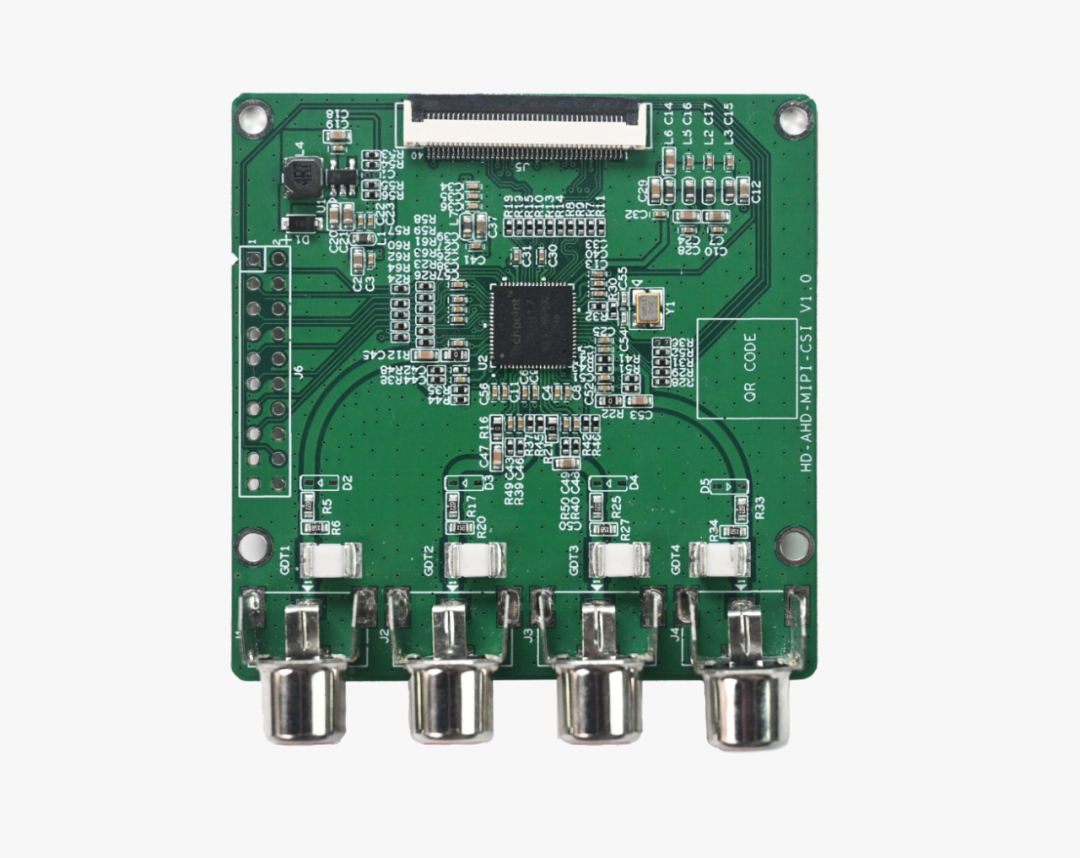

这套方案把16路AHD摄像头划分为4组,每组4路。每颗TP2817负责将4路AHD模拟高清视频解码为YUV数据,再通过一条4-lane MIPI CSI-2物理链路输出。

一条MIPI链路之所以能够同时承载4路视频,关键在于CSI-2虚拟通道。TP2817把4路输入分别映射到VC0、VC1、VC2和VC3,RK3588侧的RKCIF再按虚拟通道将数据拆分成4条独立视频流。4颗TP2817各输出4条流,最终形成16个逻辑采集通道。

这种架构同时带来一个重要的故障边界:在应用层,4路视频表现为独立节点;但在物理层,它们仍共享同一颗TP2817、电源、参考时钟、复位信号和MIPI PHY。单个虚拟通道异常通常只影响一路,而解码芯片或共享链路发生故障时,则可能同时影响同组4路。软件的恢复策略必须理解这种分组关系。


02


从UYVY到NV12,数据究竟怎么走?


摄像头信号进入TP2817后,被解码为UYVY/YUV422格式,通过MIPI CSI-2传输。在RK3588侧,RKCIF直接完成多虚拟通道采集,并向用户态提供NV12格式的V4L2缓冲区。

需要特别说明的是,这条链路不经过RKISP。RKISP主要用于处理Bayer RAW传感器数据,负责去马赛克、曝光与白平衡统计、HDR和降噪等工作。TP2817输出的已经是YUV视频,因此更加合理的路径是由RKCIF直接采集,再使用GStreamer或RGA进行缩放、裁剪、颜色转换和画面合成。

16路1080p25视频也意味着可观的数据压力。仅按连续存放的NV12图像估算,16路原始数据量就约为1.244GB/s;UYVY约为1.659GB/s。实际运行中还会叠加采集写入、缩放读写、画面合成、显示和AI预处理等操作,因此理论数据量不能等同于DDR带宽实测结果。产品定型前,必须测量内存带宽、CMA占用、缓存效率和端到端延迟。


03

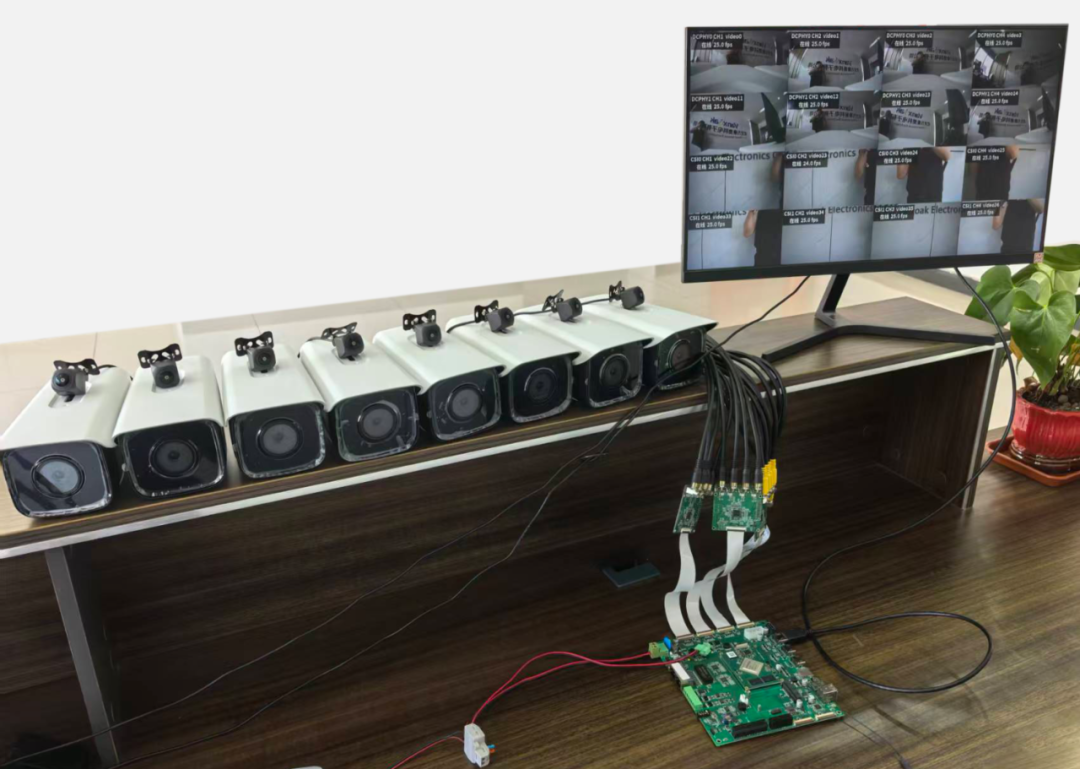

4×4实时预览

关键是让各分支相互解耦


应用层可为每路摄像头建立独立的GStreamer采集管线:V4L2采集到NV12数据后,通过tee拆分为显示、健康检测以及后续可扩展的AI或录像分支。

显示分支采用长度较短、允许丢弃旧帧的队列,优先呈现最新画面,避免系统负载升高后延迟持续累积。16路缩小后的画面由compositor合成为4×4布局,再输出到HDMI。即使连接4K屏,也可以先合成1080p画布,再由显示系统整体放大,以控制缩放和合成压力。

每个显示格应固定对应CAM01至CAM16。某一路摄像头未连接或发生断流时,该位置显示黑色占位画面,其他通道继续运行,避免因为节点变化造成界面重排。


04


为什么不能在程序里写死“/dev/videoN”?


Linux视频节点编号可能因启动顺序、固件版本或设备状态发生变化。今天的video11,下一次启动后未必还是同一个物理接口。如果业务系统直接写死节点编号,轻则画面位置错乱,重则检测结果关联到错误工位。

可靠的做法是:应用启动后读取Media Controller拓扑、RKCIF实例和数据流名称,动态识别实际节点,再将其绑定到稳定的业务编号CAM01至CAM16。

每个CAM编号还应关联物理连接器、TP2817分组、VC编号、RKCIF实例、期望格式、标定文件和健康状态。即使video节点顺序变化,检测配方、ROI和标定数据仍然跟随固定CAM编号,从而保证物理世界与业务数据的一致性。


05


“同时采集”不等于“硬件同步”


16路摄像头都设置为25fps,并不代表它们在同一时刻曝光。GStreamer公共时钟和合成器能够同时显示各路最新画面,却不能证明帧间具有严格的时间关系。

多路视觉的同步能力可以分为多个等级:从简单的并发采集、统一参数和时间戳,到软件时间对齐、外部触发或Genlock硬件同步,再到多台设备使用统一时钟。

当前方案已经具备16路并发采集基础,但驱动返回NO_SYNC_MODE,现有设备树也没有声明外部触发或Genlock能力。因此,高速运动分析、精密尺寸测量等场景不能仅凭功能演示宣称“16路同步”。

同步精度应通过电子时码屏、脉冲LED等目标进行实测,同时记录V4L2帧序号、单调时钟时间戳和画面事件时刻,计算平均、P99及最大通道间偏差,并观察长时间漂移、重复帧和丢帧。


06


从断流恢复到AI扩展

工业化比“能显示”更重要


工业设备必须能够在异常状态下持续运行。系统需要区分节点缺失、无信号、数据停滞、设备占用和共享链路故障,并采用2秒、5秒、10秒、30秒等逐步增加的重试间隔,防止频繁重启引发系统抖动。

单路故障应尽量保持其余15路正常运行;同组4路连续异常时,则应由统一控制逻辑关闭并重新打开整个分组。达到最大重试次数后,系统应进入降级运行状态并上报告警,而不是无限重试、掩盖硬件问题。

在此基础上,AI分支可以从最新帧中按生产节拍抽帧,经过ROI裁剪和RGA预处理后送入RKNN/NPU。算法处理速度不足时,应主动丢弃过期帧,避免阻塞采集。每条AI结果都要关联通道ID、原始帧号、时间戳、模型版本、配置校验值和留证文件,才能支持复查与追溯。

需要注意的是,当前画面缩小到32×18灰度图、以2fps判断黑场、纯色和冻结趋势的功能,只属于视频健康检测,并不等同于已经集成工业AI模型;H.264/H.265编码、录像、回放和完整NVR管理同样属于后续扩展能力。


结语




RK3588加4颗TP2817,为16路AHD视觉采集提供了一套清晰可行的基础架构。但从功能样机走向工业产品,还要依次完成通道映射闭环、数据质量基准、AI最小闭环、PLC/MES联动以及长期满载、温升、掉电、存储耐久和EMC验证。

真正可交付的多路视觉系统,不是“16路画面都亮了”,而是每一路都能被正确识别、持续监测、独立诊断、自动恢复和完整追溯。只有把连接关系、图像质量、算法结果和整机可靠性都转化为可重复的测试数据,多通道视觉采集平台才真正具备工业应用价值。
