远程数据采集与控制怎么实现？RK3506-RTU接口能力与应用场景

导语：

在泵站、水利、环保、农业灌溉和能源监测等现场，设备通常分布较广，既要采集电表、流量计、压力变送器等数据，也要了解水泵、阀门、控制柜的运行状态，部分场景还需要远程告警和控制。

要实现稳定的远程运维，不能只解决“设备联网”问题，还需要将串口通信、开关量状态、4～20mA模拟量和控制输出整合到同一套系统中。

万象奥科RK3506-RTU工业网关面向这类远程采集与控制场景，集成隔离串口、DI、继电器DO和4～20mA ADC，并支持CAT1、Wi-Fi 6和蓝牙5.0通信，可用于分散设备联网、数据上报、异常告警和远程联动。

01

RK3506-RTU的接口覆盖了仪表通信、状态采集、模拟量采集和控制输出，适合用于小型站点或控制柜的集中接入。

其中，RS485适合连接电表、变频器、PLC、流量计等常见工业设备；RS232可用于传统控制器或仪表。DI用于采集设备运行、故障、门禁、液位报警等状态；继电器DO可连接报警灯、阀门或外部控制回路；4～20mA ADC则可接入压力、液位、流量等工业变送器。

02

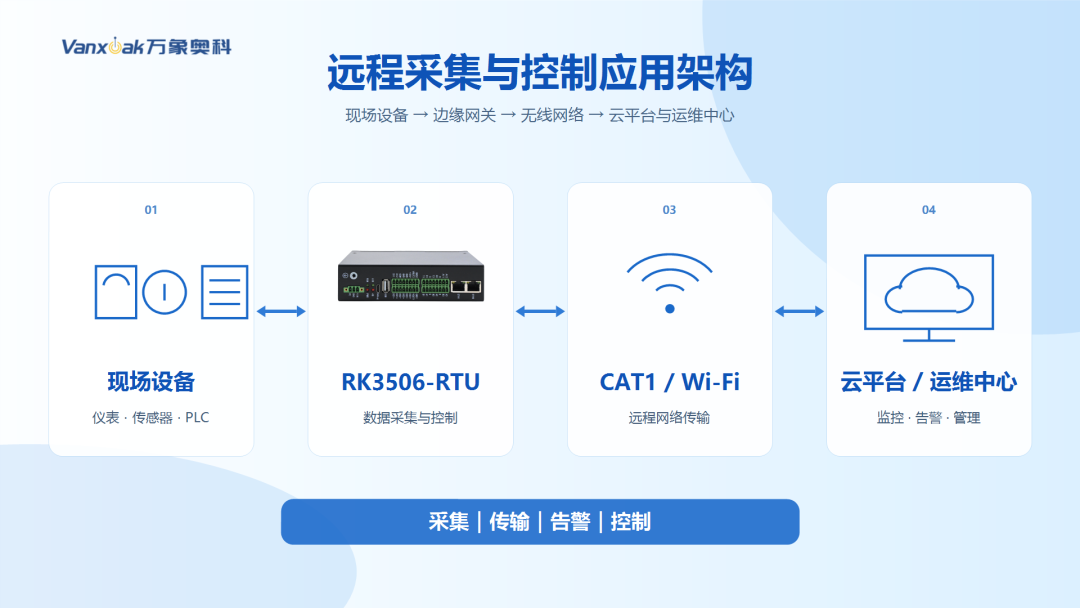

以RK3506-RTU为核心，典型系统通常由四层组成：

● 现场设备层：电表、变频器、PLC、传感器、水泵、阀门、状态开关等；

● 数据接入层：通过RS485、RS232、DI、4～20mA和继电器DO接入现场；

● 网络传输层：利用CAT1或Wi-Fi传输数据；

● 平台应用层：用于监控、历史数据、异常告警和远程运维。

其工作过程可以理解为：网关读取仪表和控制器数据，同时采集状态信号、压力或液位等模拟量；数据上传至平台后，运维人员可查看运行情况。出现超限、故障或其他异常时，平台可按项目策略发出告警，必要时通过网关继电器输出连接外部控制回路。

对于单站点，可先实现数据采集和异常告警；对于多个分散站点，则可统一接入一个平台，形成集中监控与运维体系。

03

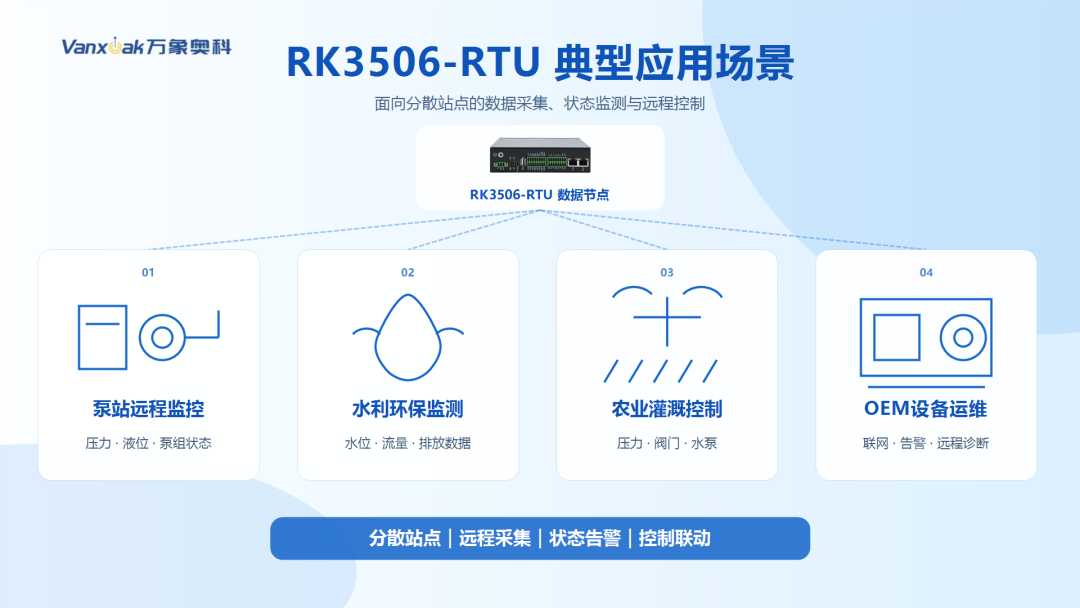

泵站通常涉及水泵、变频器、电表、压力仪表、液位仪表和控制柜状态等设备。RK3506-RTU可通过RS485读取电表、变频器和仪表数据；通过4～20mA采集管网压力、水池液位或流量；通过DI获取水泵运行、故障、柜门开关等状态。

需要联动时，可通过继电器DO连接报警灯、阀门控制回路或外部启停回路。运维人员无需频繁到现场抄表，即可通过平台了解设备在线状态、运行参数和告警信息。

适合二次供水泵房、排水泵站、农村供水站、雨污水提升泵站等项目。

在河道、水库、渠道、污水站、排放口等项目中，站点通常分散，部分地点没有固定宽带。此时可通过CAT1完成远程联网。

RK3506-RTU可接入流量计、液位计、压力变送器、智能电表和控制器等设备，将水位、流量、压力、设备状态等数据上传至平台。对于高液位、超限、设备故障或非法开门等异常，可通过DI采集现场信号，并结合项目策略进行告警或外部联动。

这种方式适合站点数量多、人工巡检成本较高的远程监测项目。

农业灌溉场景通常需要关注水泵状态、水池液位、管网压力、流量和阀门状态。RK3506-RTU可读取流量计、电表、变频器等串口设备数据，也可通过4～20mA采集压力和液位信号。

结合DI与继电器DO，可实现缺水报警、水泵状态监测、阀门控制回路联动等功能。对于分散的农田灌溉站点，CAT1通信可减少布网难度。

对于已有控制柜、水处理设备、泵组设备或环保设备，RK3506-RTU可作为联网改造的接入单元。通过串口读取PLC、仪表、变频器数据，通过DI接收启停和故障状态，通过4～20mA采集关键工艺参数，再通过CAT1或Wi-Fi完成数据上报。

设备制造商可据此建立远程运维基础：按客户、项目或设备编号管理站点，快速定位离线、故障或异常设备，减少不必要的现场服务。

结语

远程数据采集与控制的关键，是将不同类型的现场信号可靠接入，再通过稳定网络完成数据上报、异常告警和远程联动。

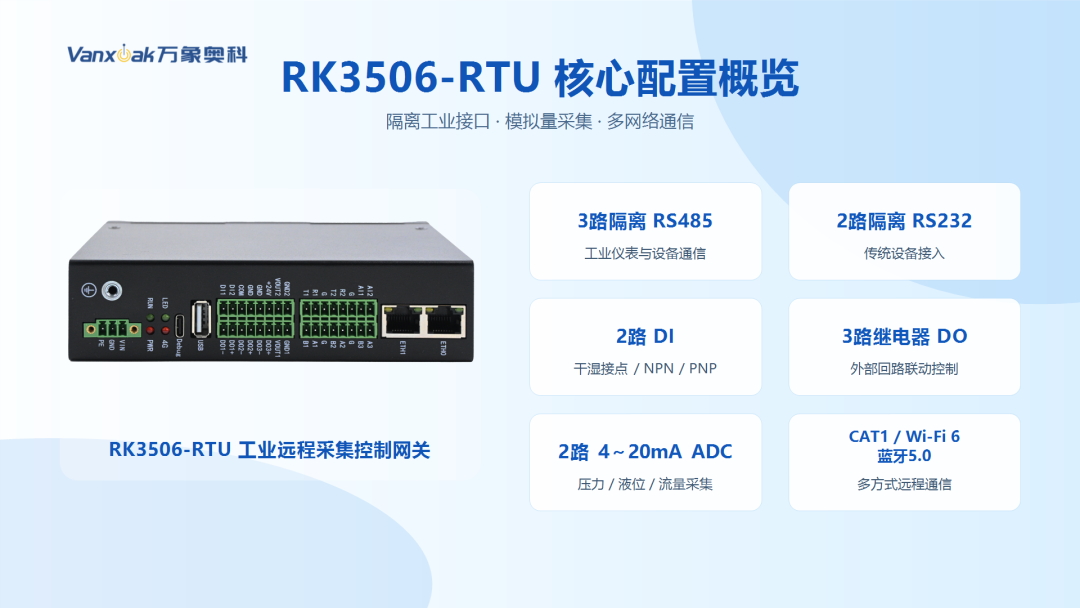

万象奥科RK3506-RTU工业网关通过3路隔离RS485、2路隔离RS232、2路DI、3路继电器DO和2路4～20mA ADC，将仪表通信、状态采集、模拟量采集和控制输出集中在同一设备中，适合泵站、水利、环保、农业灌溉及设备联网改造等场景。

实际部署前，建议结合设备接口、信号类型、网络环境、控制回路及平台对接要求进行确认。不同配置及项目方案，应以实际规格书和技术确认结果为准。
