瑞芯微RK3568工业网关：工业现场与能源管理应用方案解析

导语：

随着工业设备联网规模不断扩大，现场需要处理的数据也越来越多。传统方案通常将设备数据直接上传至云平台，由云端完成存储、分析和业务处理。这种架构部署简单，但在设备数量增加、采集频率提高或网络状态不稳定时，也会面临通信压力增大、响应速度不足和业务过度依赖网络等问题。

边缘计算的价值，是在设备现场增加一层本地计算与数据处理能力。它可以先完成协议转换、数据清洗、状态判断、告警触发和临时存储，再将有价值的数据上传至业务平台。

EG3002/EG3004工业边缘计算网关基于RK3568系列处理器，兼顾多串口设备接入、数字量采集与控制、双网络通信、本地存储和轻量边缘应用，适合工业现场数据汇聚、能源管理以及设备集中联网等应用。

01

工业现场的数据处理，与普通互联网应用存在明显区别。

首先，现场设备类型较多。PLC、电表、仪表、传感器和控制设备可能采用不同接口与通信协议，平台很难直接与所有设备建立统一连接。

其次，部分业务对实时性要求较高。如果所有原始数据都先上传云端，再等待平台返回处理结果，通信延迟和网络波动可能影响告警与控制响应。

再次，工业网络并不总是保持稳定。远程站点、户外机柜和分散设备可能使用4G或无线网络，一旦网络中断，完全依赖云端的业务就可能受到影响。

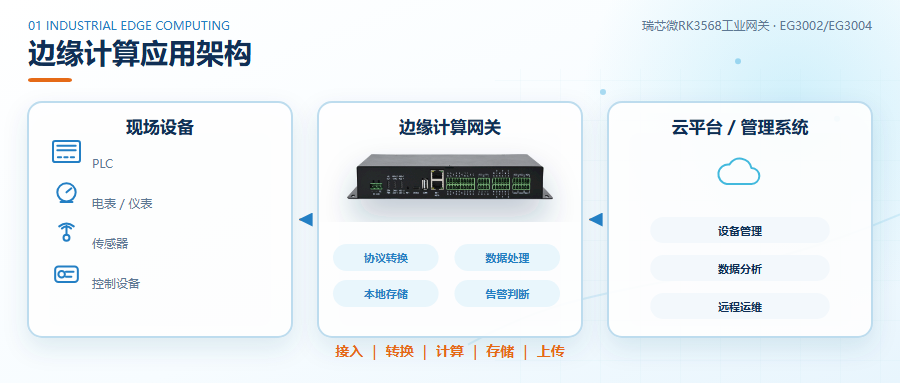

因此，较完整的工业物联网架构通常分为三个层级：

● 设备层负责产生运行数据。

● 边缘层负责接入、转换、处理和存储。

● 平台层负责集中管理、统计分析和业务应用。

边缘计算网关并不是简单增加一台通信设备，而是在现场建立一个数据处理节点，使设备接入和上层平台之间形成更清晰的分工。

02

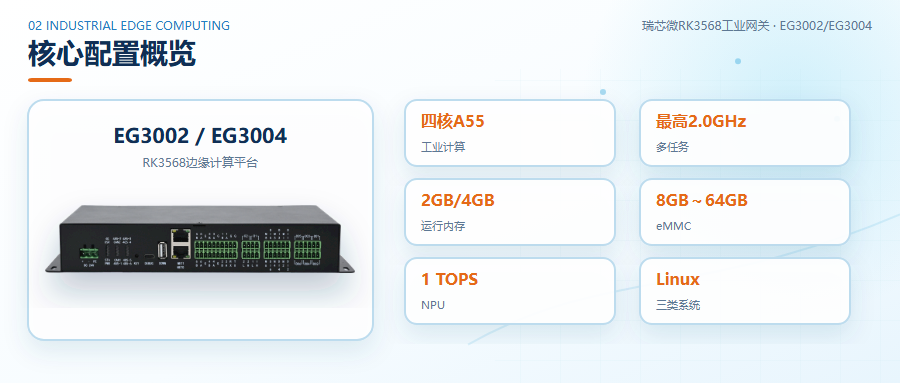

EG3002/EG3004采用RK3568B2或RK3568J处理器，集成四核Cortex-A55 CPU，主频根据具体配置可达到1.8GHz或2.0GHz。

与只负责数据透传的传统网关相比，这类处理平台可以承担更多本地任务，例如：

● 多设备并发通信。

● Modbus等协议数据解析。

● 采集数据清洗与格式转换。

● 数据阈值判断和状态计算。

● 本地告警规则执行。

● 历史数据整理与临时存储。

● MQTT、HTTP等上层通信程序运行。

● 轻量数据库和边缘应用部署。

在内存和存储方面，该系列可提供2GB或4GB运行内存，以及8GB、16GB、32GB或64GB eMMC存储。不同套件的内存、eMMC容量和温度等级可能不同，应根据实际程序规模和数据保存需求确定具体配置。

如果项目只运行协议转换、数据采集和基础上传程序，较小配置通常可以满足需求；如果需要同时运行数据库、Web管理页面、容器化服务或多个业务进程，则应预留更多内存与存储空间。

03

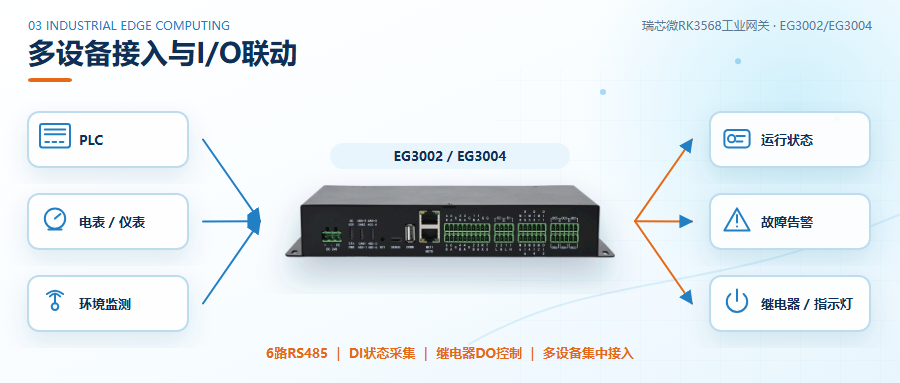

工业现场经常需要同时接入多台仪表、PLC和控制设备。如果串口数量不足，就需要增加串口服务器、采集模块或多级转换设备，系统接线和维护难度也会随之增加。

EG3002/EG3004提供6路RS485和1路RS232，可以用于多组串口设备的集中接入。其中，RS232与部分RS485接口可能存在复用关系，项目选型和接线前应确认具体套件的实际接口组合。

多路串口的主要价值，不只是“接口数量更多”，而是可以对现场设备进行分组管理。例如：

● 电表和能源仪表使用一组通信通道。

● PLC与控制器使用独立通信通道。

● 环境监测仪表使用另一组通信通道。

● 不同波特率或不同协议的设备分别接入。

这种方式可以减少不同设备之间的通信干扰，也方便程序按照接口、设备区域或业务类型分别管理。

产品还提供6路DI和6路继电器DO，可用于状态信号采集和基础控制。DI可接入设备运行状态、故障信号、门禁状态或告警触点；DO可用于指示灯、继电器或其他受控回路的联动。

需要说明的是，I/O联动是否可以直接用于现场控制，还应结合程序逻辑、电气隔离、安全回路和设备控制权限综合设计。对于涉及人身安全或关键设备保护的系统，不应仅依赖应用层软件完成保护。

CAN接口不建议作为EG3002/EG3004的主要选型依据；以CAN通信为核心的项目，应根据实际设备协议和通信要求单独评估方案。

04

工业现场不仅要考虑设备能否接入，还要考虑数据如何传输到上层系统。

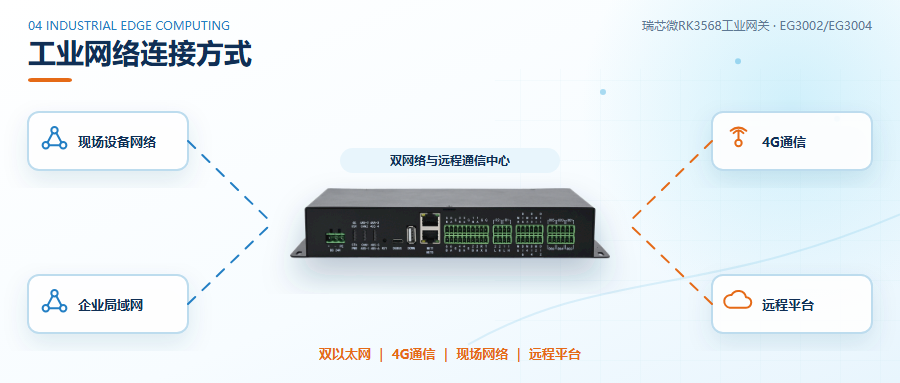

EG3002/EG3004提供双以太网接口，可用于设备侧网络与平台侧网络的连接。在实际项目中，两路网口可以根据网络规划分别连接不同网络区域，减少现场设备网络与上层业务网络之间的相互影响。

对于分散站点、户外设备和不方便铺设有线网络的项目，还可以通过4G通信连接远程平台。具体移动通信制式和模块配置应以实际套件为准。

双网络和移动通信能力可以支持多种组网方式，例如：

● 有线网络作为主要通信链路。

● 4G作为远程站点的上行通道。

● 一路网口连接现场设备，另一路连接管理网络。

● Wi-Fi用于现场调试或特定无线接入场景。

网络冗余、自动切换和链路优先级属于软件功能，需要结合系统配置和应用程序实现，不能只根据硬件接口数量直接判断。

05

工业数据具有持续产生、长期积累的特点。如果网关只负责实时转发，一旦网络中断，采集数据就可能无法及时上传。

EG3002/EG3004提供eMMC存储，并支持TF卡和SATA等扩展资源，可以为本地日志、配置文件、历史数据和应用程序提供存储空间。

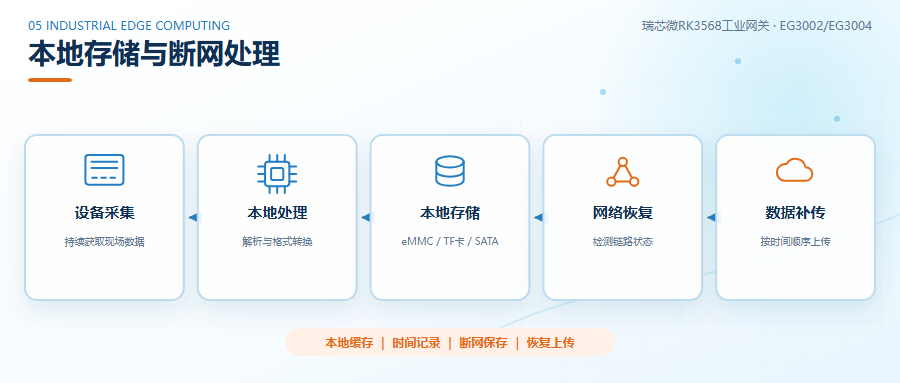

结合实际软件设计，可建立以下数据处理流程：

1. 网关持续采集现场设备数据。

2. 对原始数据进行解析、清洗和统一格式处理。

3. 将关键数据写入本地文件或数据库。

4. 网络正常时按照设定周期上传。

5. 网络异常时继续保存待上传数据。

6. 网络恢复后再根据时间顺序进行补传。

断网续存与恢复补传并不是硬件接口自动实现的功能，需要在应用软件中设计数据缓存、时间戳、上传状态、重试机制和存储空间管理策略。

对于数据量较大的项目，还要提前确定采集周期、保存时长和单条记录大小，以估算所需存储容量，避免长期运行后占满存储空间。

06

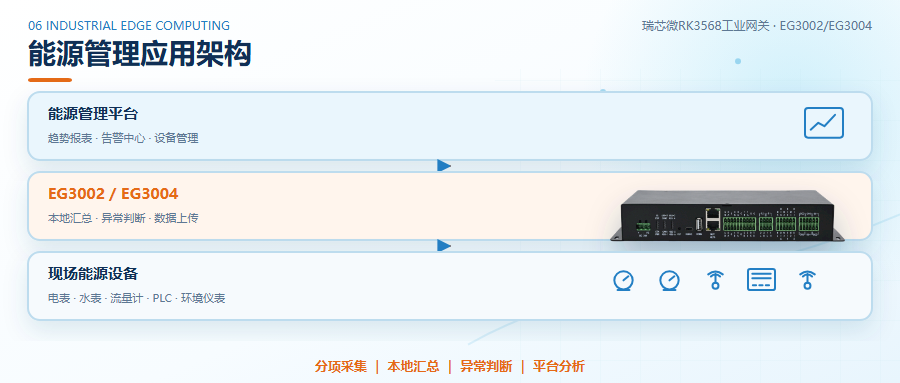

能源管理系统通常需要接入电表、水表、流量计、PLC和环境监测仪表，对能耗数据进行统一采集与分析。

如果直接将所有设备连接至平台，平台需要处理大量底层协议和原始数据。设备数量增加后，网络通信和平台计算压力也会随之上升。

EG3002/EG3004可以在现场完成以下任务：

通过多路RS485分别接入不同区域或不同类型的能源仪表，减少多台串口转换设备的使用。

对Modbus寄存器数据进行解析，将电压、电流、功率、电量等原始数据转换为平台可以直接使用的统一格式。

按照设备、产线、区域或时间段完成基础数据汇总，为上层平台提供分钟、小时或班次级数据。

根据设定阈值判断通信异常、能耗突增、设备停机或状态信号变化，并生成对应事件。

在网络不稳定时继续记录关键数据，降低通信中断对能耗统计连续性的影响。

将处理后的数据上传至能源管理平台、工业互联网平台或企业内部系统，由上层平台完成报表、趋势分析、设备管理和远程运维。

这种“现场预处理＋平台集中管理”的方式，可以减少无效数据上传，使平台更加专注于跨区域统计、管理和分析。

07

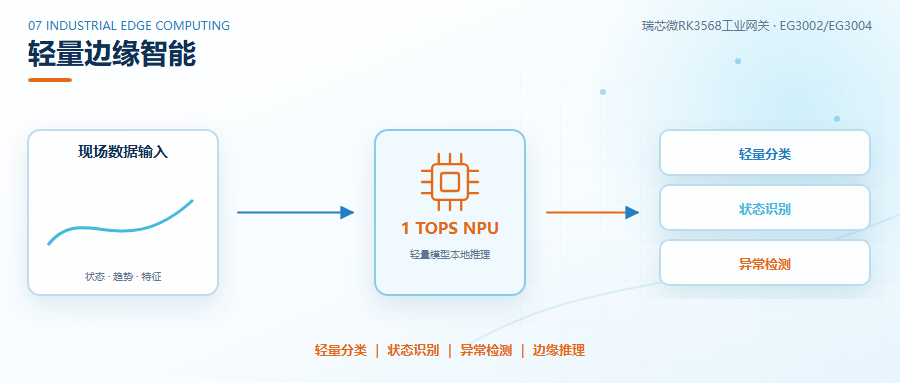

EG3002/EG3004集成1 TOPS NPU，可用于部分轻量化模型的本地推理。

其定位更适合简单分类、状态识别和异常检测辅助，例如：

● 仪表状态或设备状态的简单分类。

● 小规模图像特征识别。

● 运行数据异常模式辅助判断。

● 轻量模型的边缘侧验证与部署。

实际效果取决于模型结构、输入分辨率、推理框架、量化方式和业务实时性要求。对于复杂视觉分析、大模型推理或多路高分辨率图像处理，应根据算力、内存和软件适配情况单独评估。

因此，1 TOPS NPU可以作为边缘应用扩展能力，但不建议将其描述为高性能AI计算平台。EG3002/EG3004更核心的价值仍然是工业数据接入、本地处理、存储和边缘协同。

05

EG3002/EG3004支持Buildroot、Debian 11和Ubuntu 20.04，可根据应用复杂度选择不同的软件环境。

Buildroot系统体积较小，适合功能明确、强调启动速度和系统可控性的嵌入式应用。Debian和Ubuntu具备更完整的软件生态，更适合部署数据库、网络服务、开发工具和多进程应用。

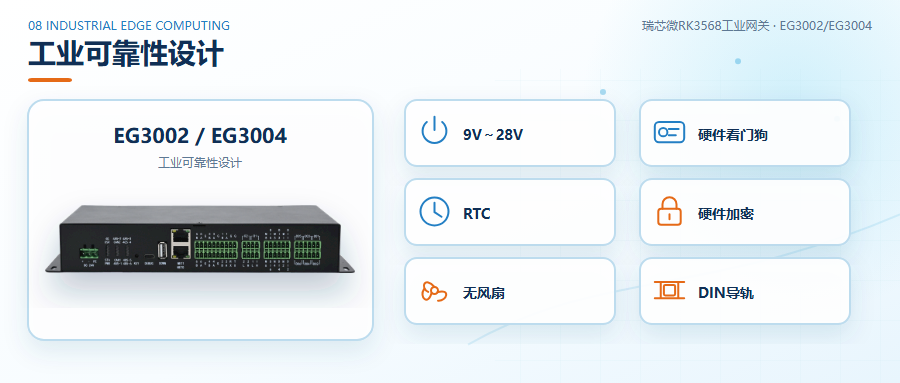

在可靠性方面，产品提供RTC、独立硬件看门狗和硬件加密芯片。RTC可以为数据记录和事件日志提供时间基础；硬件看门狗可在程序异常时辅助系统恢复；硬件加密芯片可用于设备身份、授权和密钥相关应用。

整机采用9V～28V供电和无风扇被动散热，支持DIN导轨或挂耳安装，适合部署在工业控制柜、设备机柜和现场箱体中。

工作温度需要根据具体套件确认。不同版本可能对应商业级、宽温级或工业级配置，不能仅根据系列名称判断环境适应能力。

05

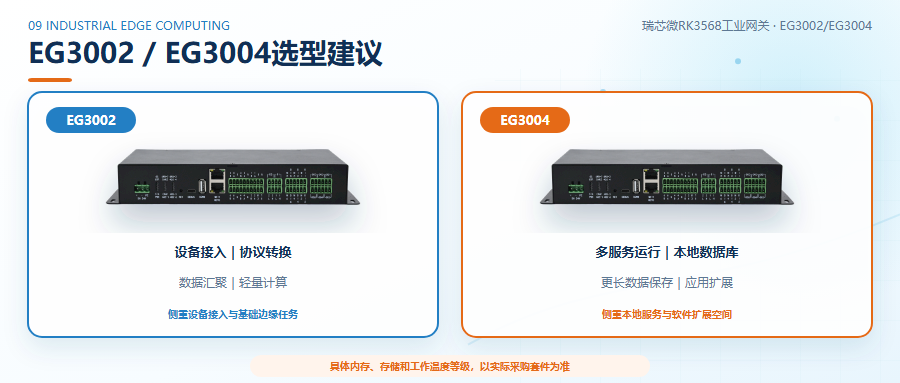

EG3002和EG3004属于同一类工业边缘计算平台，选型时不应只比较型号名称，而应确认具体套件的处理器、内存、存储、温度等级和扩展配置。

如果项目以协议转换、多串口采集、数据汇聚和轻量本地计算为主，同时对成本较为敏感，可以优先评估EG3002。

如果项目需要运行更多本地服务、保存较长时间的历史数据、部署本地数据库或预留更多软件扩展空间，可以进一步评估EG3004及其相应配置。

确定型号前，建议重点核对以下内容：

1. 实际需要接入多少台串口设备。

2. 不同设备是否需要独立通信通道。

3. RS232与RS485是否存在复用关系。

4. 是否需要DI状态采集和继电器DO控制。

5. 本地需要运行多少个应用或服务。

6. 历史数据需要保存多长时间。

7. 现场采用有线网络、4G还是混合组网。

8. 安装环境需要商业级、宽温级还是工业级。

9. 实际采购套件的内存、eMMC和扩展配置是否匹配。

结语

边缘计算的核心不是简单把云端程序搬到设备现场，而是根据工业业务需求，重新划分现场设备、边缘网关和上层平台之间的工作。

EG3002/EG3004通过多串口接入、DI/DO、本地计算、存储扩展和多种网络通信能力，可以在设备与平台之间建立稳定的数据处理层，适合工业设备集中联网、能源数据采集、现场状态监测和边缘应用部署。

选型时，应首先确定设备数量、接口类型、采集周期、本地任务、数据保存时间和工作环境，再选择合适的处理器、内存、存储和温度配置。只有将硬件能力、软件架构和现场需求结合起来，才能真正发挥边缘计算网关的价值。

注：不同套件的处理器、内存、存储、无线通信和工作温度配置可能不同，具体参数应以对应产品规格书和实际采购配置为准。
