不用反复敲命令：万象奥科EG10X管理平台来了

导语：

工业网关并不只是“把设备接入网络”这么简单。

在实际项目中，工程人员还需要配置串口、接入传感器、检查网络、验证输入输出、查看运行状态、保存日志，以及在设备升级时确认固件是否正常。如果这些工作都依赖命令行和多个调试软件，设备的部署、调试和维护就容易变得复杂。

针对这些实际需求，万象奥科开发了工业网关管理平台。平台首批主要适配EG10X系列工业网关，当前功能以EG100/EG108的平台版本、接口资源和应用场景为基础，重点服务于单台网关的配置、测试、部署和维护。

它不是面向大规模设备的云端统一管理系统，而是一套运行在网关本地的管理工具。研发人员、生产人员、项目工程师和售后人员可以通过浏览器访问平台，完成设备查看、功能测试、参数配置和现场诊断。

01

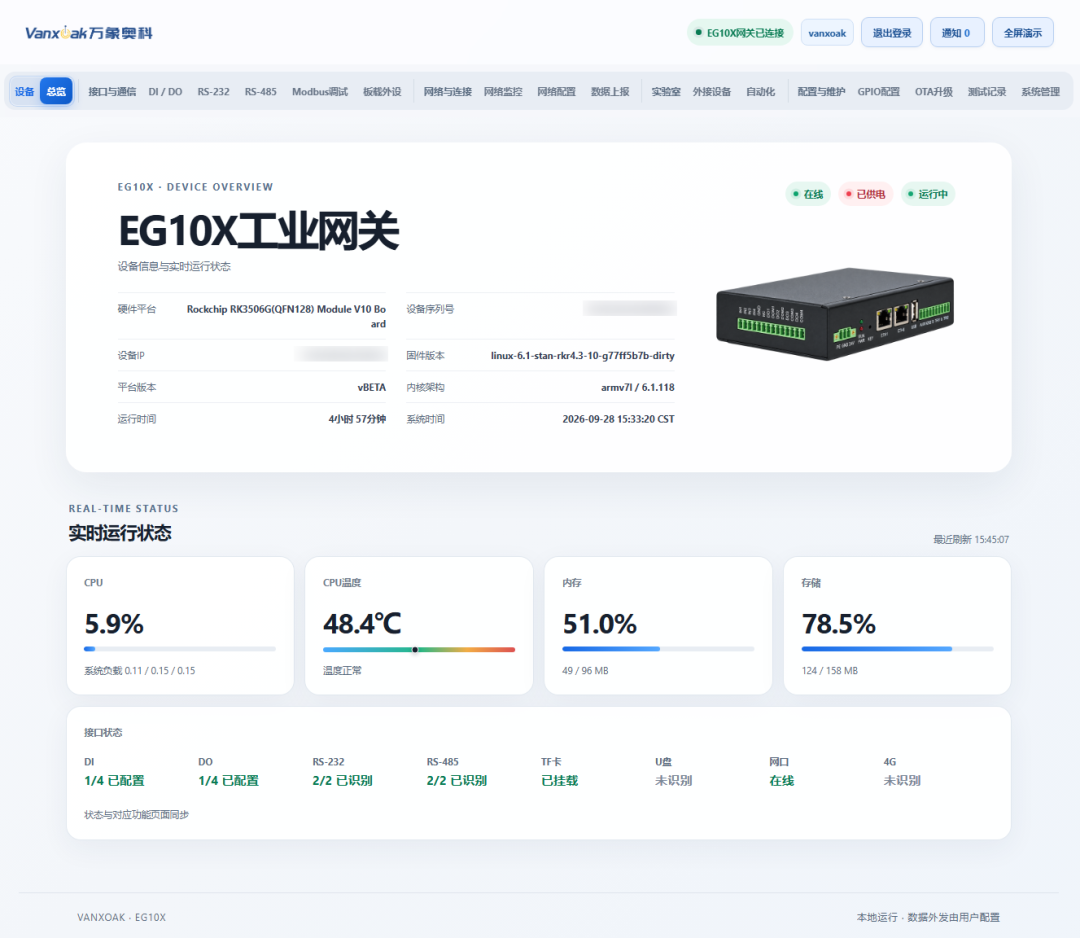

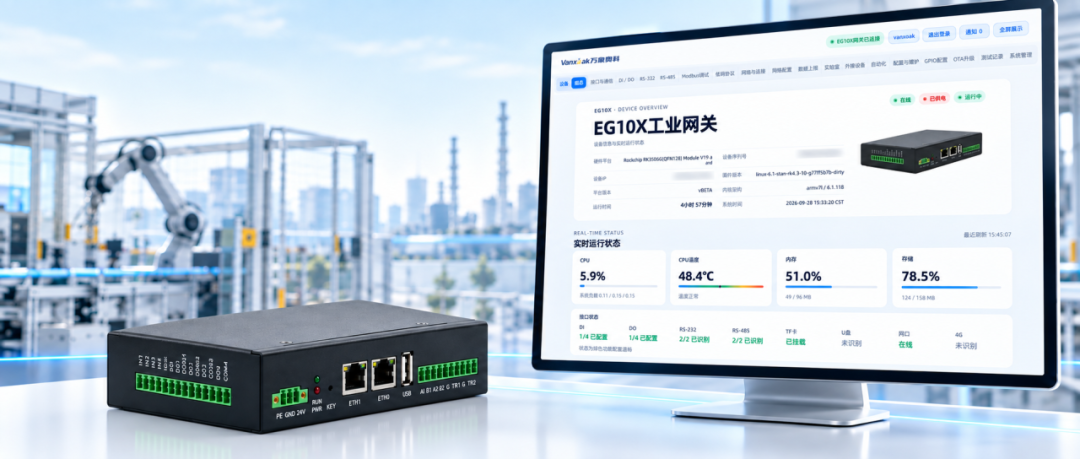

进入平台后，首先看到的是总览页面。

总览页面集中显示设备型号、设备序列号、平台版本、CPU占用、CPU温度、内存、存储和设备运行状态。用户可以在进入平台后，快速了解当前网关是否正常运行。

页面还会显示网络和接口状态，包括以太网、4G、Wi-Fi、TF卡、U盘、SIM卡、RS-232、RS-485以及DI/DO等资源。

对于现场人员来说，不需要逐个输入命令查询设备信息，也不需要在多个工具之间反复切换。设备是否在线、系统资源是否充足、网络是否连接、外部存储是否识别，都可以在总览页面中快速确认。

EG10X平台还可以显示供电状态、系统运行状态和相关外设信息。配合网关上的电源指示灯、系统运行指示灯、用户按键和蜂鸣器，工程人员能够更直观地判断设备是否处于正常工作状态。

总览页面适合用于设备交付前检查、现场巡检和售后初步判断，也是平台最主要的入口。

02

接口与通信页面主要用于验证EG10X网关的串口、数字量和工业通信能力。

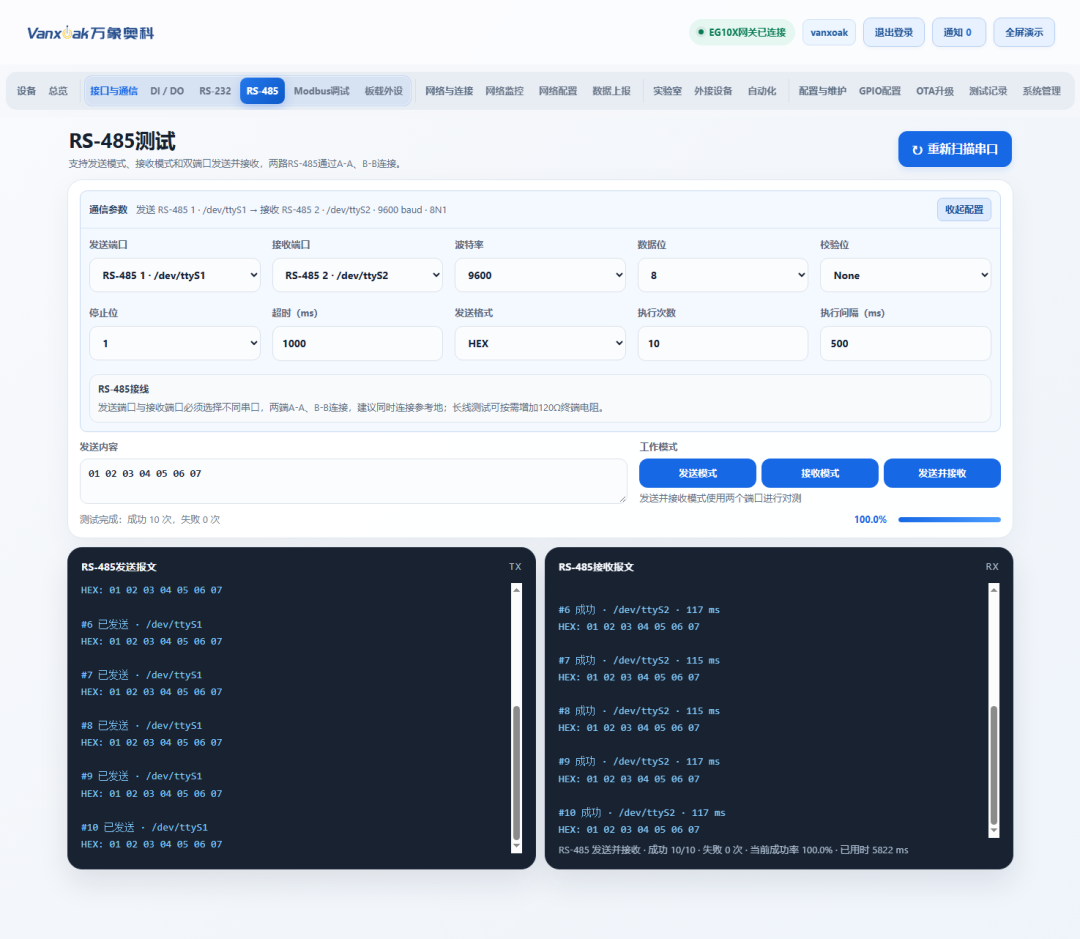

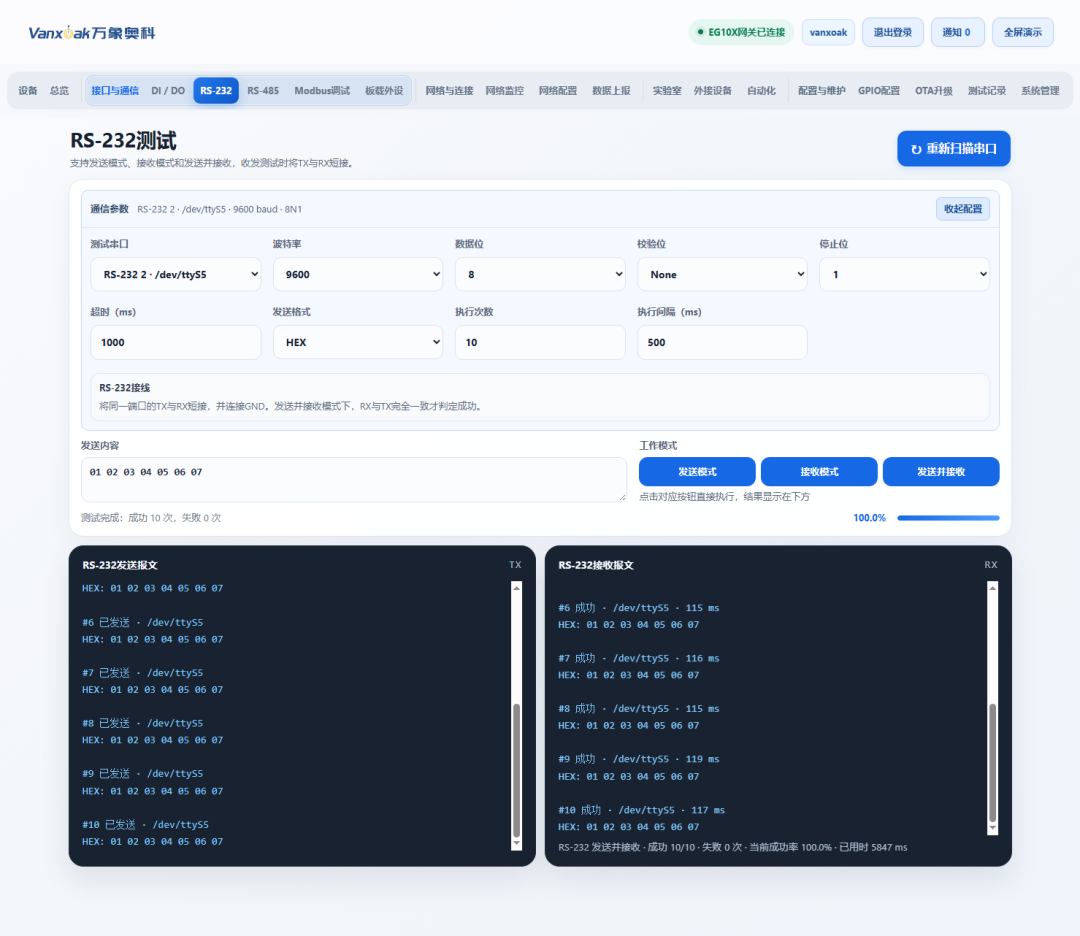

平台将RS-232和RS-485测试功能分开设计。用户可以设置串口、波特率、数据位、校验位和停止位，并选择发送、接收或发送并接收模式。

测试时，发送内容、接收报文、测试耗时和结果会逐条显示。连续测试时，还可以设置发送次数和发送间隔，并查看每次测试的通信结果和成功率。

RS-232适合使用单端口回环方式测试；RS-485则可以通过两个接口进行A对A、B对B的对测。通过不同接口的测试方式，可以快速确认线路、收发方向和通信参数是否正常。

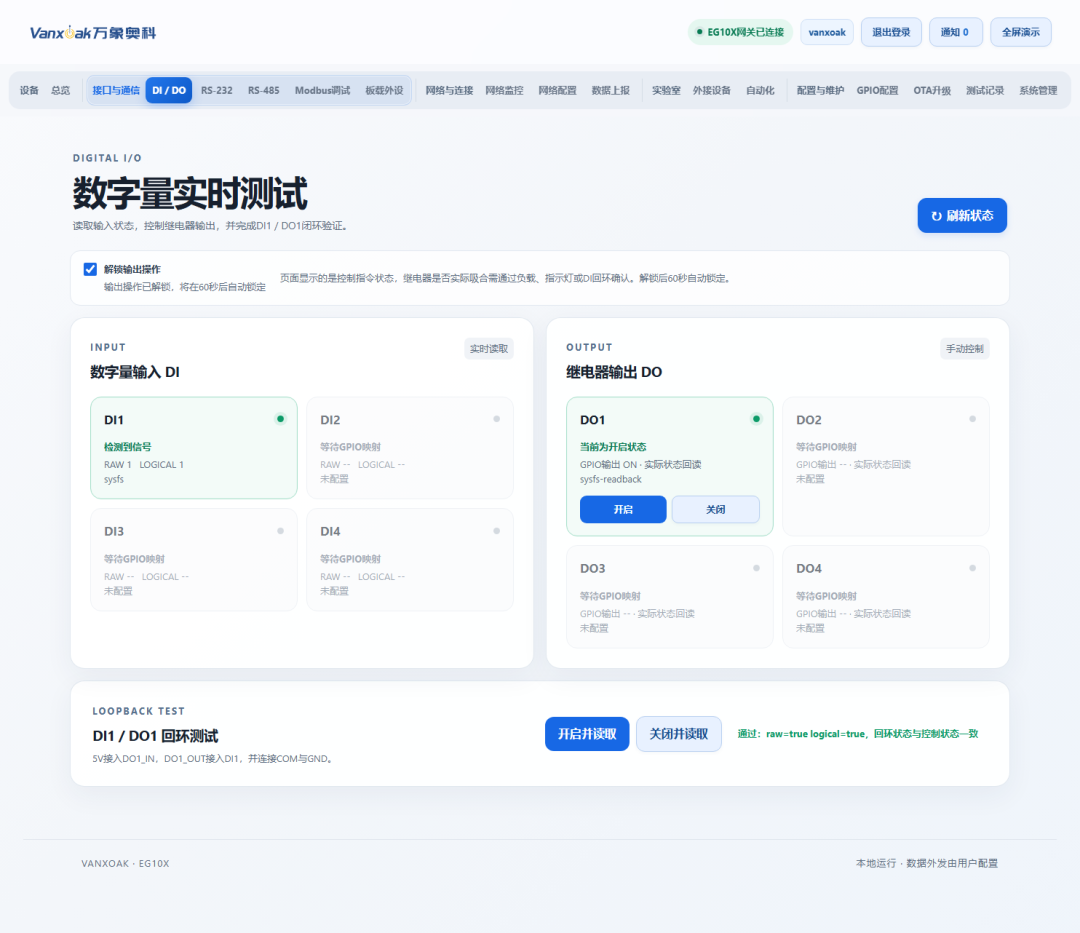

平台支持查看DI数字量输入状态，也可以控制DO数字量输出。

用户可以在页面中查看DI通道是否有电平输入，并控制DO通道开启或关闭。对于EG108，还可以将DO输出与DI输入进行回环连接，通过控制DO并读取DI状态，验证数字量输入输出功能。

这种方式适合生产测试、接口验收和现场故障排查。

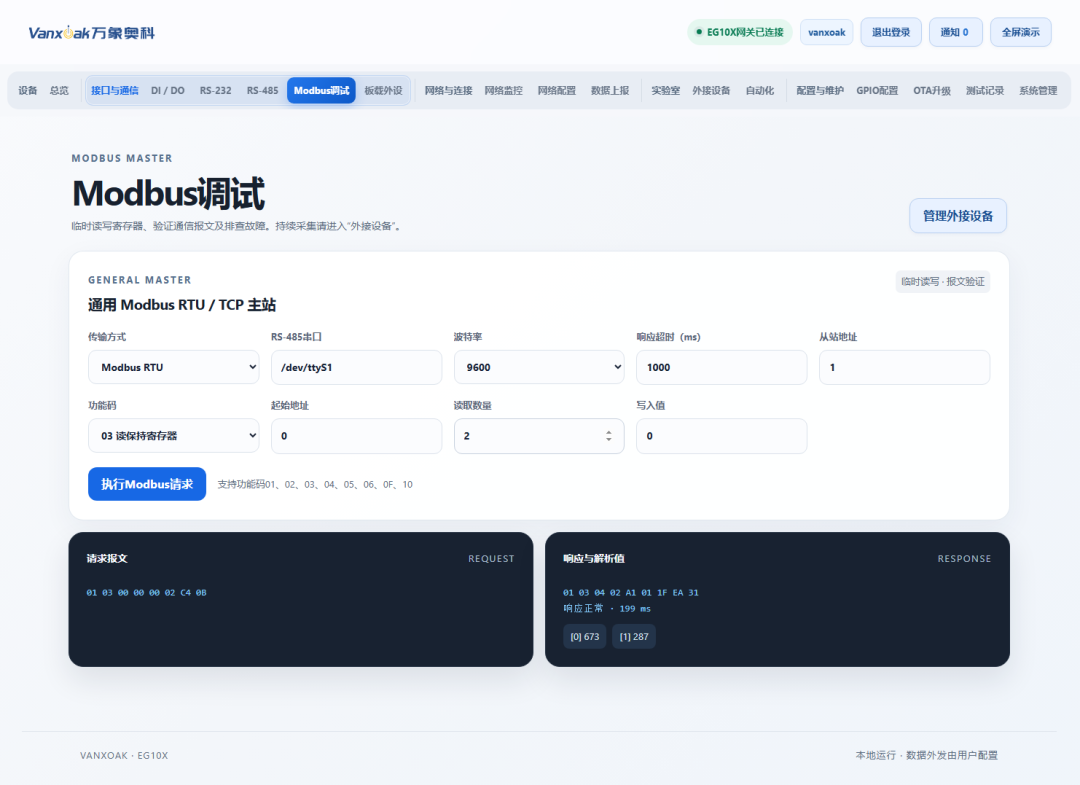

平台提供Modbus RTU和Modbus TCP相关功能，可用于发送查询报文、查看设备响应和验证通信结果。

用户可以设置从站地址、功能码、寄存器地址、数据长度、数据类型、字节序和数据倍率，读取传感器或仪表返回的数据。

温湿度、光照度、CO₂、PM2.5、压力、液位、流量、电表和水表等设备，都可以通过相应的通信参数进行查询。

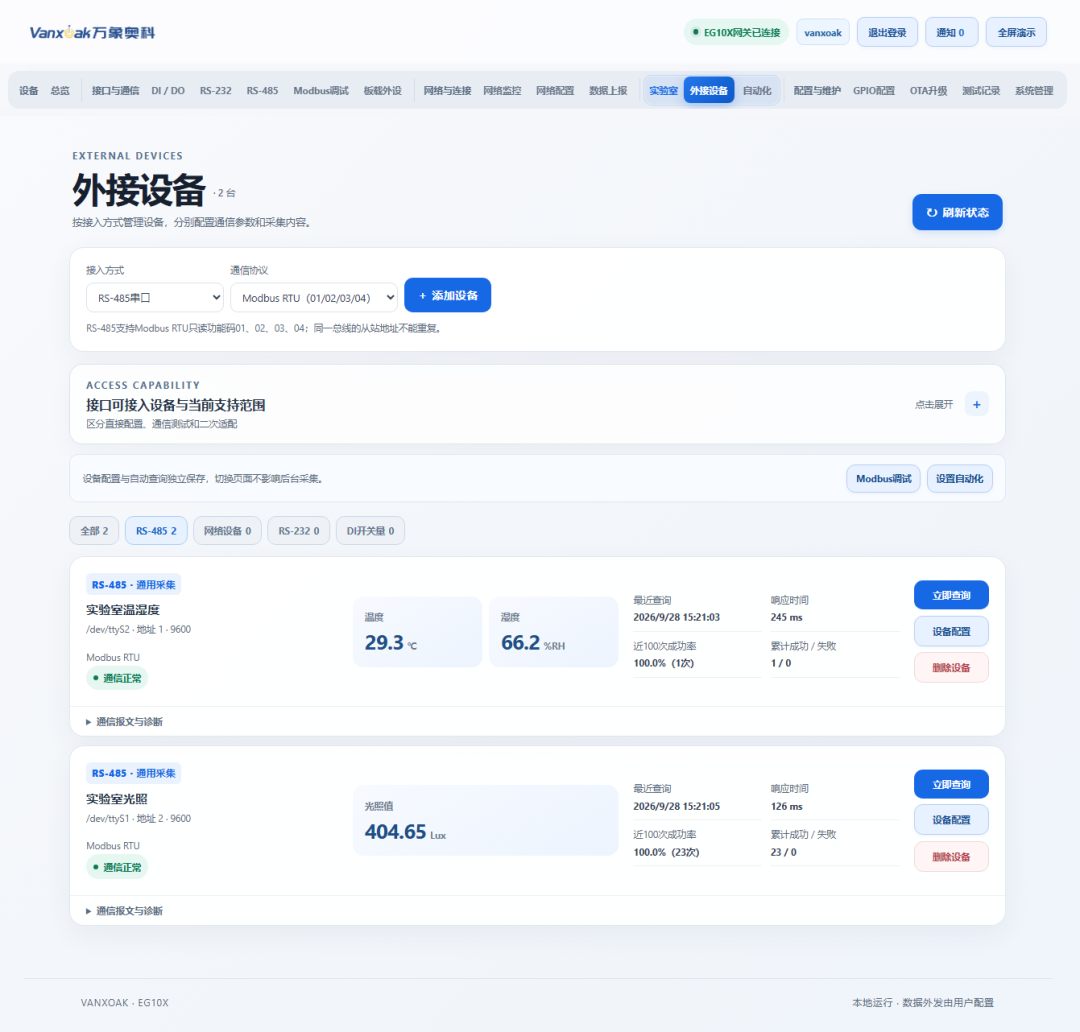

平台将外接设备按照接入方式进行分类管理，包括RS-485设备、RS-232设备、网络设备、DI开关量设备和USB外接设备。

用户可以为温湿度传感器、光照传感器、电子秤、条码枪、RFID、GNSS、Modbus TCP设备和开关量传感器建立独立配置。

完成设备参数设置后，平台可以根据返回报文解析出温度、湿度、光照度等实际数据，避免用户只能查看原始十六进制报文。

03

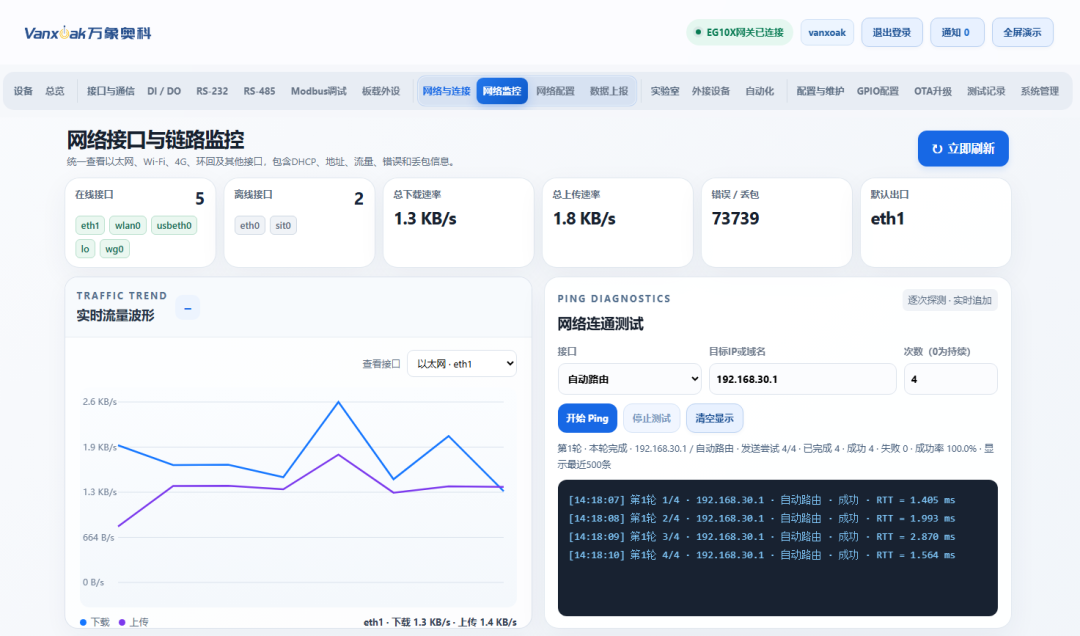

工业网关通常同时使用以太网、Wi-Fi和4G网络。网络与连接页面主要用于查看网络接口、测试网络连通性和配置无线连接。

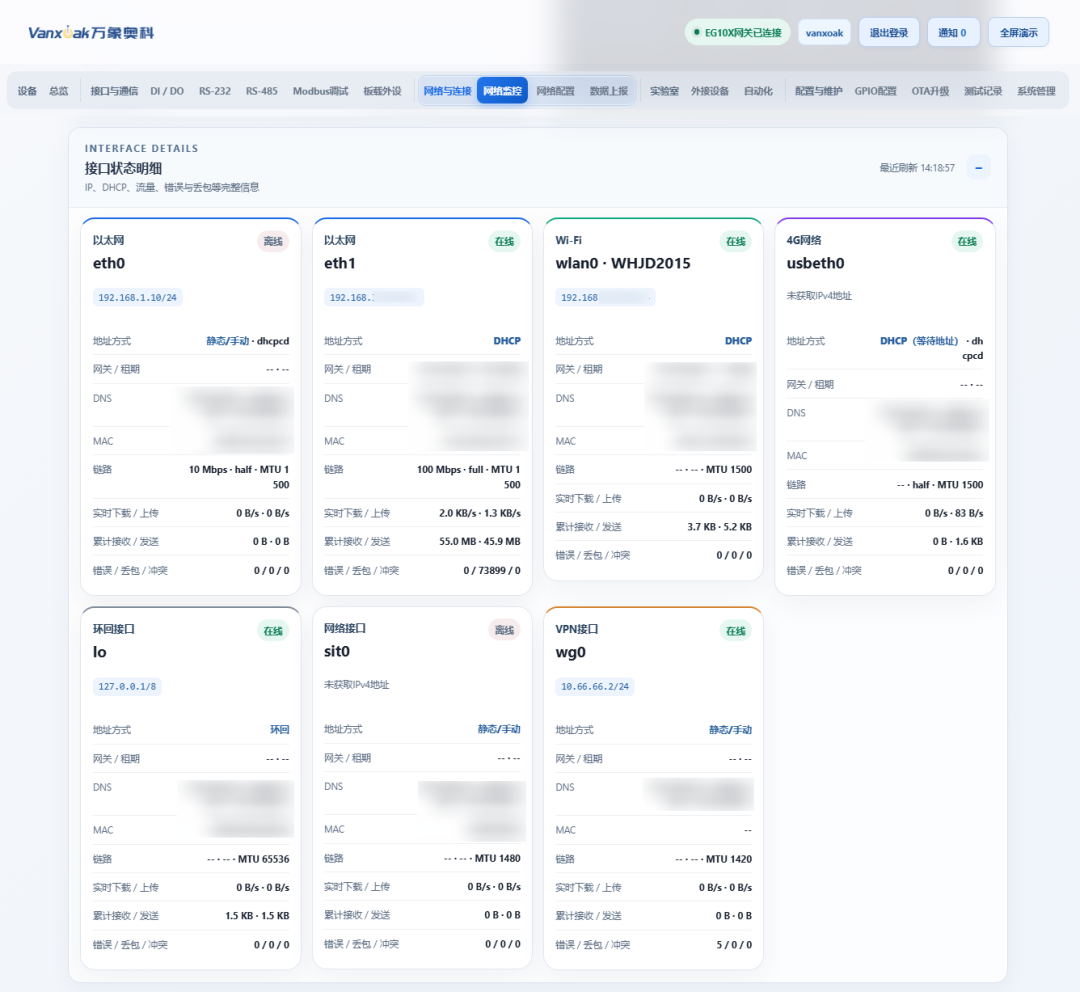

平台可以显示以太网、Wi-Fi、4G以及本地环回接口的名称、在线或离线状态、IP地址、MAC地址和DHCP信息。

实时流量页面可以显示接口上传和下载变化。当网关已经连接网络但业务系统没有收到数据时，可以结合流量变化判断设备是否正在发送或接收数据。

网络连通测试支持输入目标IP地址或域名，并设置测试次数。每次Ping测试会单独显示响应时间、成功结果或失败原因，有助于观察网络是否存在丢包、延迟波动和间歇性中断。

Wi-Fi支持扫描、连接和断开操作，连接成功的网络信息可以保存到设备中，方便网关重启后自动连接。4G页面可以查看模块状态、SIM卡状态和基础网络信息。

04

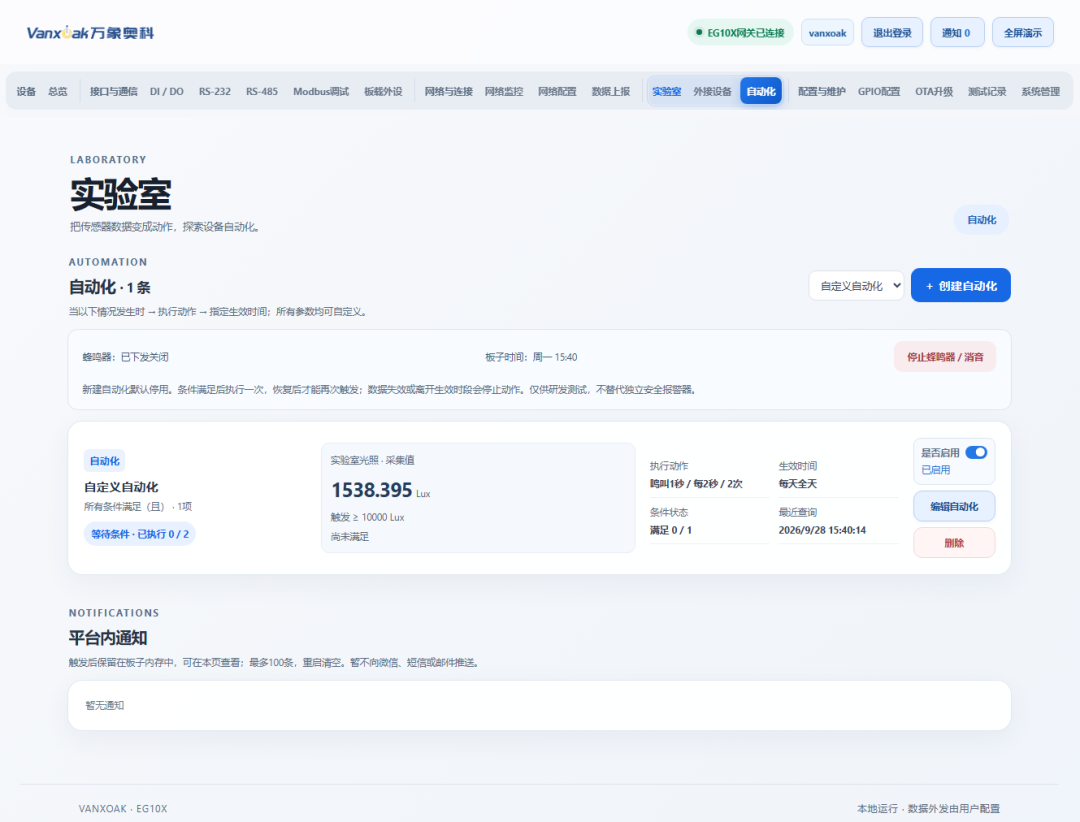

实验室是平台中的验证和演示区域，主要用于研发调试、功能验证和现场联动测试。

用户可以创建自动化规则，自定义传感器触发条件、执行动作和生效时间段。

例如：

● 温度高于设定值时，控制蜂鸣器间隔鸣叫；

● 温度低于设定值时，执行提醒动作；

● 温度和光照度同时达到设定值时，触发组合动作；

● 在指定时间段内，根据传感器数据执行测试动作。

执行动作可以设置为控制蜂鸣器、操作数字量输出或发送通知。

每条自动化规则都可以单独启用、编辑、保存、收起和删除，平台也会记录触发条件、执行时间和执行结果。

实验室自动化功能主要用于验证传感器数据是否正确、确认网关输出控制是否正常，以及演示工业现场中的本地联动逻辑。

05

配置与维护页面主要用于GPIO、外部存储、日志、诊断、数据上报和固件维护。

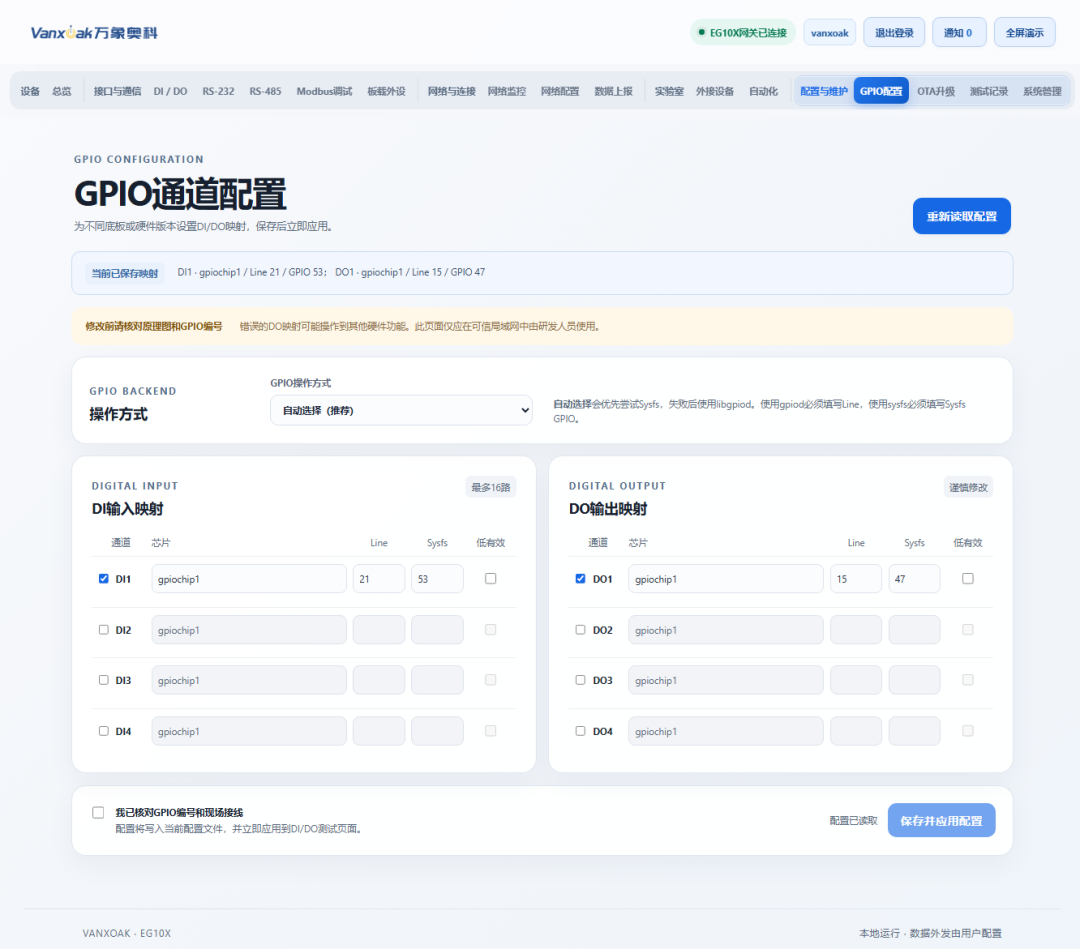

GPIO页面用于设置通道方向、读取输入状态或控制输出状态，可以用于验证DI/DO接口和外接开关量设备。

平台支持TF卡和U盘识别、自动挂载、卸载、文件查看和文件管理。外部存储可以用于保存测试文件、配置文件、诊断结果、日志和现场数据，减少对网关内部NAND存储空间的占用。

执行格式化操作时，平台提供二次确认，降低误操作造成数据丢失的风险。

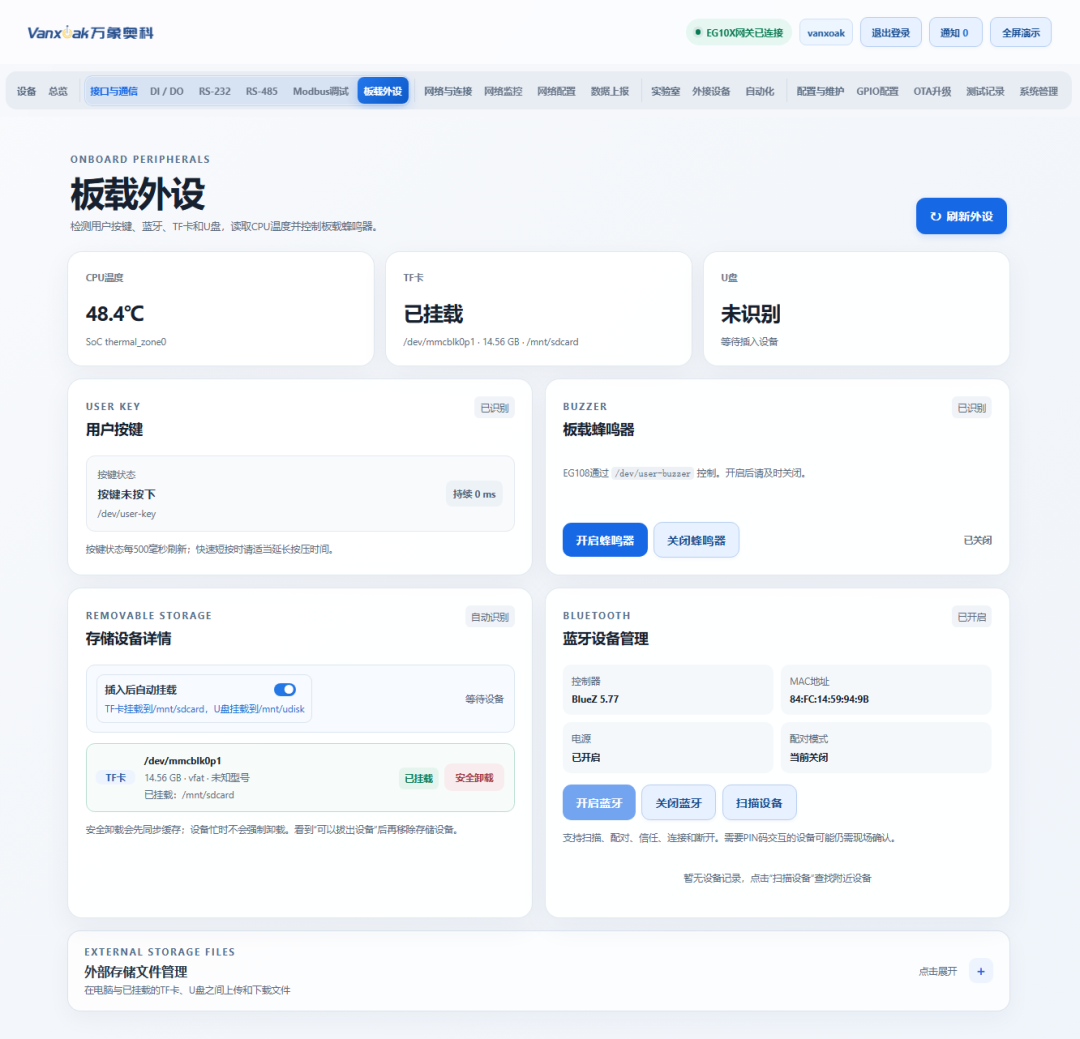

板载外设页面还可以用于蓝牙搜索、配对、连接和断开测试，以及用户按键、蜂鸣器等板载外设验证。

平台支持查看和下载测试日志、设备运行日志和诊断日志，并尽量减少不必要的高频写入。历史版本、测试记录和日志可以保存到电脑或外部存储中，便于研发分析和现场问题追踪。

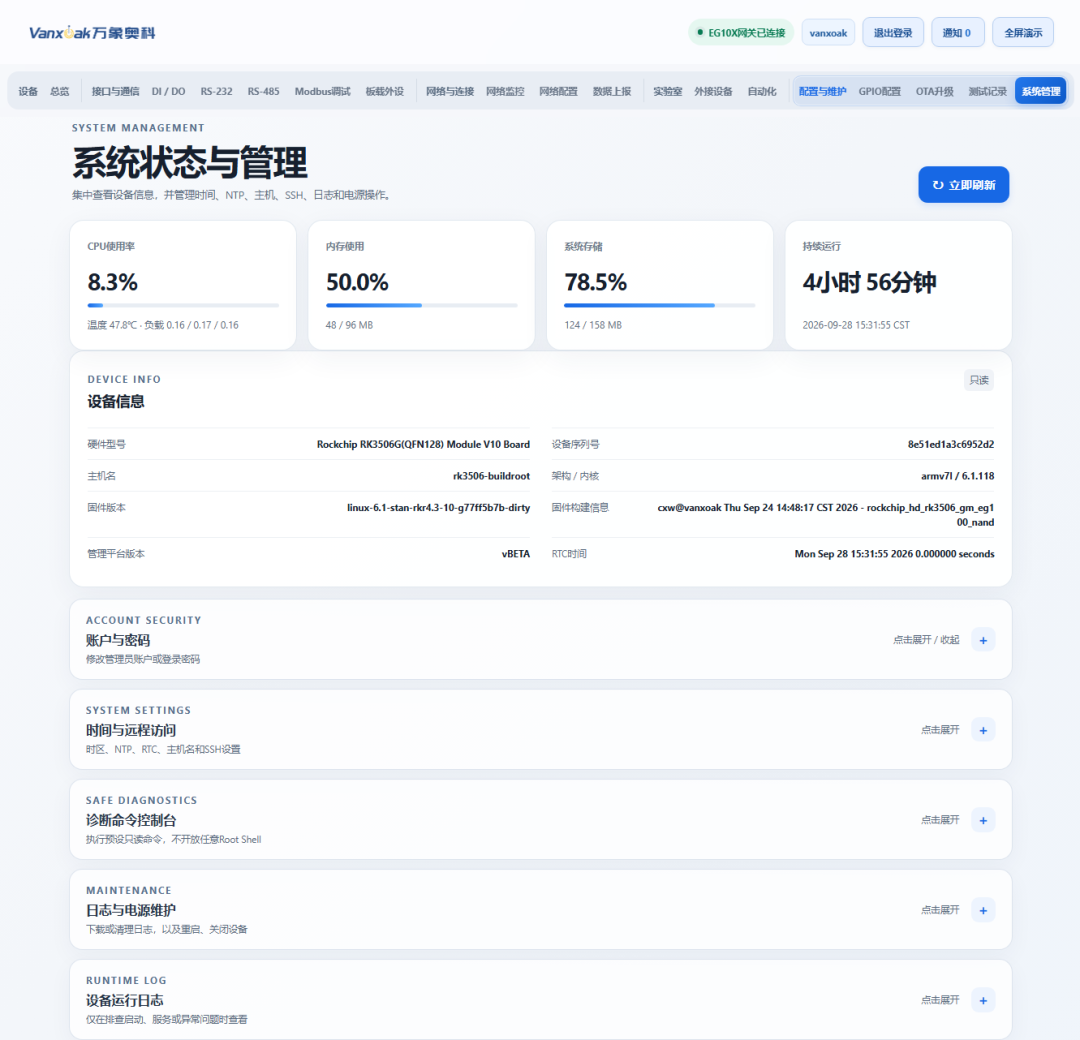

诊断命令控制台用于查看系统、网络、存储和设备运行信息，研发人员和售后人员可以在平台中完成必要的诊断操作，减少频繁使用SSH连接设备的次数。

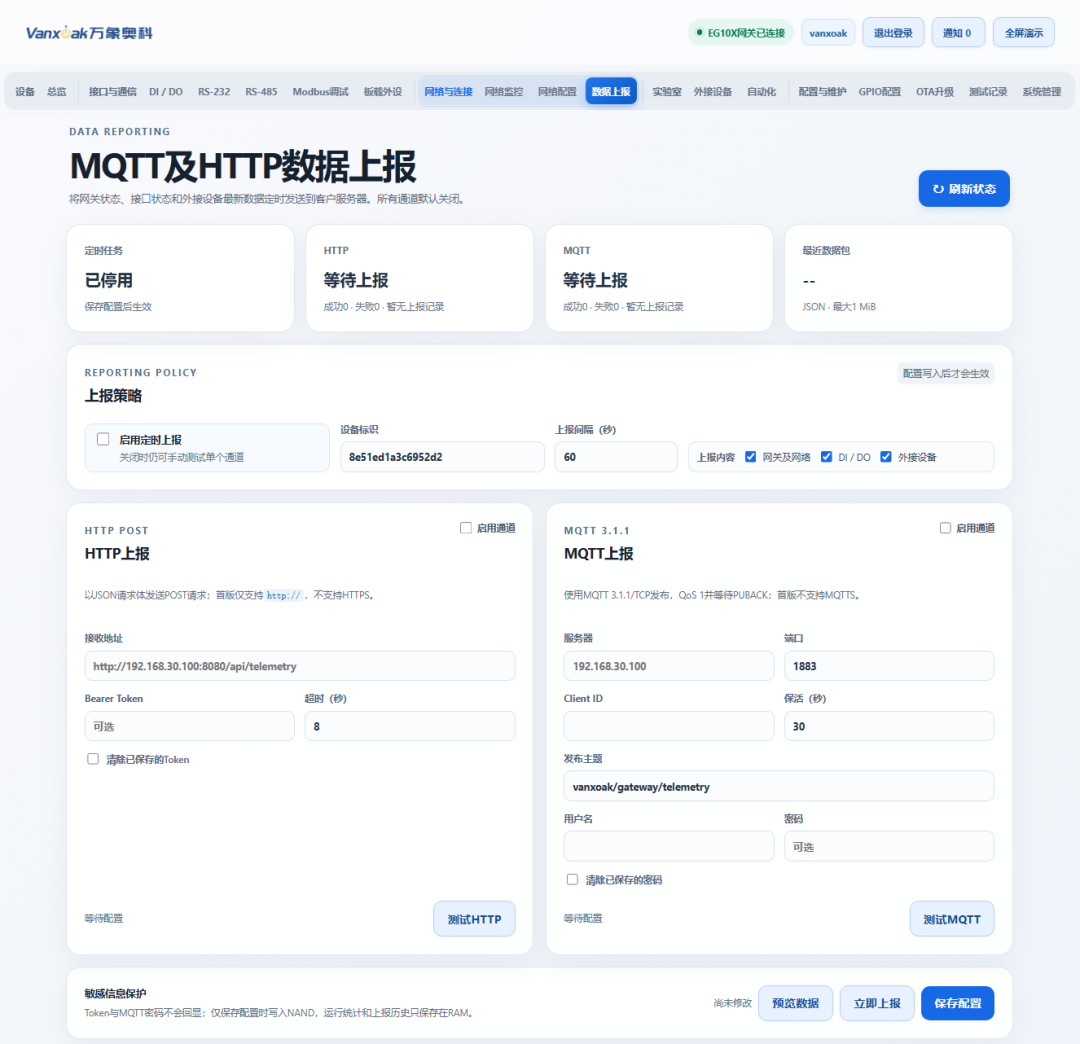

当前平台还支持HTTP和MQTT数据上报。用户可以配置服务器地址、端口、上报周期和相关数据内容，将设备状态及传感器数据发送到指定系统。

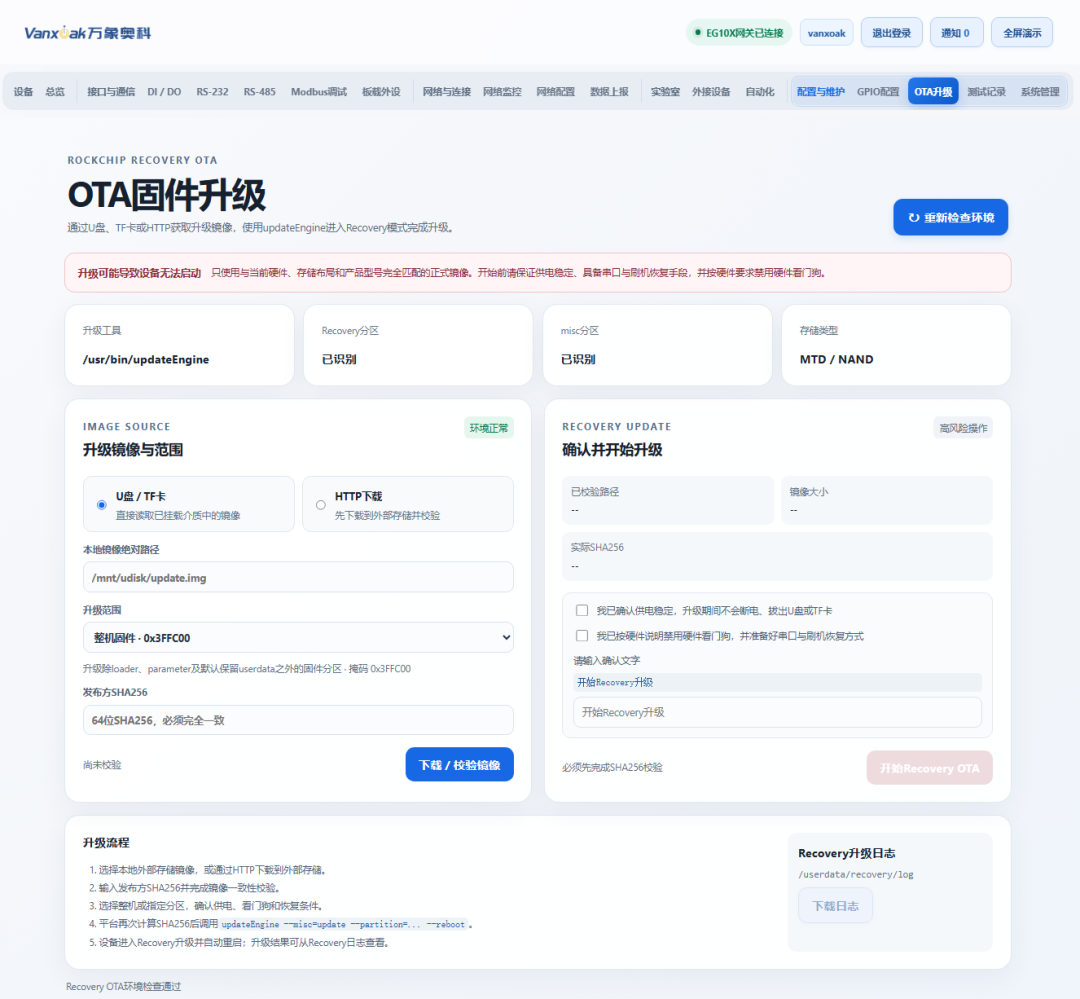

在支持Recovery升级的EG10X固件版本中，平台提供OTA升级入口。用户可以选择升级镜像，并进行SHA256校验，确认文件完整性。

升级过程中需要保持设备供电稳定，不要反复点击升级按钮，也不要断电或拔出存储设备。升级完成后，网关可能自动重启，浏览器连接短暂中断属于正常现象。设备重新启动后，用户可以再次进入平台查看固件版本和平台版本，确认升级结果。

06

对于拥有多台EG10X网关的客户，平台的主要价值并不是替代云端设备管理系统，而是帮助客户提高每台设备的测试、部署和维护效率。

在批量生产或交付前，工程人员可以使用平台逐台确认串口、DI/DO、网络、存储、无线和外设功能，减少人工输入命令造成的误操作。

在项目部署阶段，现场人员可以逐台配置传感器、网络和Modbus参数，并在交付前通过平台完成通信验证。

在售后阶段，技术人员可以通过平台查看单台设备的运行状态、网络连接、传感器响应和日志信息，快速判断问题所在。

当多台设备需要升级时，可以结合平台的OTA功能，减少逐台拆机和人工刷写的工作量。

如果客户需要管理几十台、几百台甚至更多网关，则可以在平台基础上进一步建设云端或局域网设备管理系统，实现多设备统一接入、批量配置、远程升级和集中告警。

当前平台更适合作为每台EG10X网关的本地配置、测试和运维入口。

07

工业现场真正需要的，不只是更多接口和更高参数，还需要一套能够降低使用门槛的管理方式。

万象奥科工业网关管理平台首批主要适配EG10X系列产品，当前功能围绕EG100/EG108的硬件资源和典型应用场景展开。

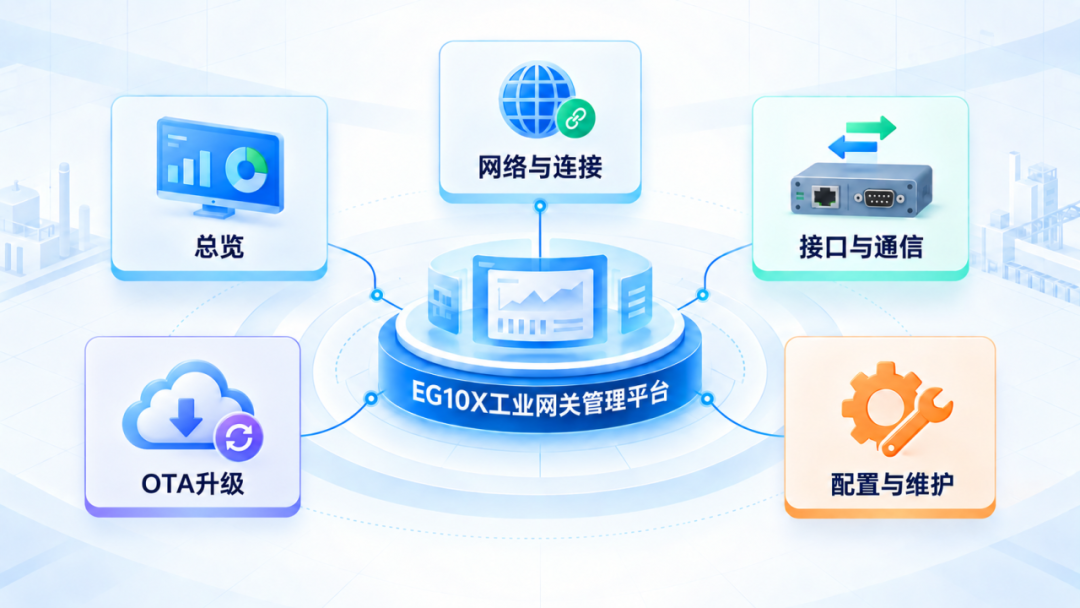

平台按照“总览、接口与通信、网络与连接、实验室、配置与维护”进行分类，将设备查看、接口测试、协议通信、传感器解析、实验室自动化、网络诊断、数据上报、外设管理、日志维护和OTA升级集中起来。

它帮助研发人员更快完成验证，帮助生产人员更快完成测试，帮助工程人员更快完成部署，也让售后人员能够更高效地进行单台设备诊断和版本维护。

从一条串口报文，到一组传感器数据；从一次Ping测试，到一条实验室自动化规则；从设备状态查看，到现场日志导出；从版本检查，到固件升级，平台让工业网关的每个环节都更加直观。

目前，万象奥科将继续围绕EG10X系列产品完善平台功能，并根据不同型号的硬件资源、接口配置和客户需求，逐步扩展产品适配范围。
