瑞芯微RK3572芯片详细参数解析:八核CPU、4 TOPS NPU、8K视频与4路CAN

武汉万象奥科
2026-10-13
来源:

导语:

Rockchip RK3572是一款面向边缘计算、AIoT设备、智能终端及多媒体应用的高性能处理器。芯片采用大小核CPU架构,集成GPU、NPU、视频编解码器、12MP ISP以及丰富的高速和工业通信接口,兼顾通用计算、边缘AI、图像采集、视频处理和设备连接能力。

本文根据《Rockchip RK3572 Datasheet V1.1》整理RK3572主要技术参数。


01

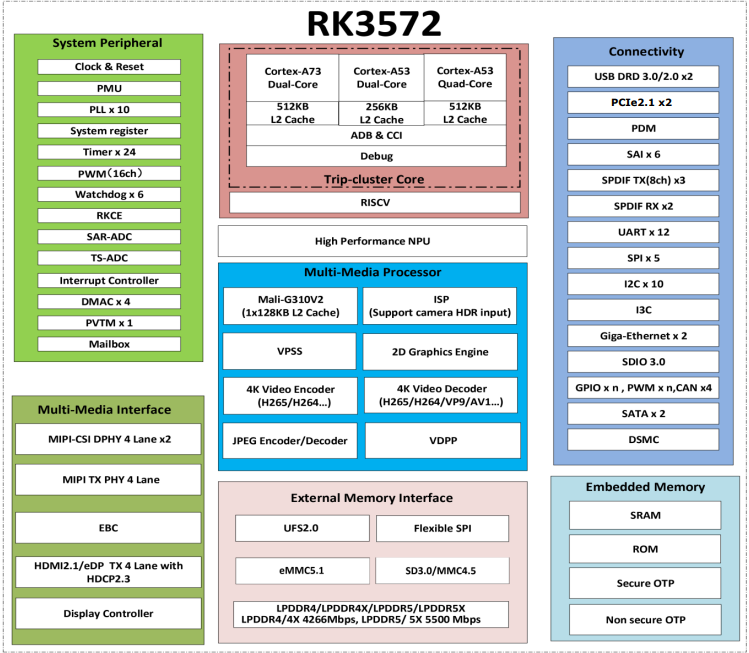

RK3572芯片核心参数总览


参数类别
RK3572芯片规格
CPU架构
2×Cortex-A73+2×Cortex-A53+4×Cortex-A53
指令集
Armv8-A,支持NEON与Armv8密码扩展
CPU频率
2.2GHz+2.1GHz+2.1GHz
GPU
Arm Mali-G310V2 MC1
图形接口
OpenGL ES 1.1/2.0/3.2、OpenCL 3.0 Full Profile、Vulkan 1.4
2D引擎
Rockchip RGA 2.5
NPU算力
INT8最高4 TOPS
AI数据类型
INT4、INT8、INT16、FP4、FP8、FP16、BF16
内存类型
LPDDR4、LPDDR4X、LPDDR5、LPDDR5X
内存速率
LPDDR4/4X-4266、LPDDR5/5X-5500
最大寻址空间
16GB
视频解码
H.265、VP9、AV1、AVS2最高8K@30fps或4K@120fps;H.264最高4K@60fps
视频编码
H.264/H.265最高4K@40fps
JPEG/MJPEG
最高4K@60fps
ISP
单通道12MP ISP 3.5,最大输入4096×3072
摄像头接口
2组4 Lane MIPI CSI-2,可拆分为4组2 Lane;支持DVP
显示能力
Video Port 0最高4K@60Hz;
Video Port 1最高2048×1080@60Hz
显示接口
HDMI 2.1/eDP 1.3 Combo、
MIPI DSI 1.2、RGB/BT.656/BT.1120、EBC
网络
2个10/100/1000Mbps以太网MAC
高速扩展
PCIe 2.1、SATA 3.1、USB 3.0 Combo PHY
存储接口
eMMC 5.1、UFS 2.0、SD 3.0、FSPI
通用通信
12×UART、5×SPI、10×I²C、1×I3C、4×CAN
模拟采集
8通道12位SARADC,最高1MS/s
封装
FCCSP550L,14.3mm×15.5mm
推荐环境温度
0℃~80℃


02


八核CPU架构


RK3572集成两个Cortex-A73核心和六个Cortex-A53核心,形成八核异构CPU架构。

其中,Cortex-A73侧重较高负载下的通用计算性能,适合数据处理、复杂应用和多任务运行;Cortex-A53侧重能效,可承担系统服务、设备通信和后台任务。


CPU缓存配置

CPU集群
核心数量
每核L1指令缓存
每核L1数据缓存
共享L2缓存
Cortex-A73集群
2核
64KB
32KB
512KB
Cortex-A53集群0
4核
32KB
32KB
512KB
Cortex-A53集群1
2核
32KB
32KB
256KB


CPU支持完整的Armv8-A指令集、NEON SIMD和Armv8密码扩展,可用于加速多媒体处理、信号处理、数据运算及部分密码学任务。

在功耗控制方面,A73集群与A53集群采用两个独立电压域,支持DVFS动态电压频率调节。每个CPU核心系统还具有独立电源域,可根据应用负载进行开关控制。


03


4 TOPS NPU与边缘AI能力


RK3572集成Rockchip NPU,INT8标称算力最高4 TOPS。

NPU支持的数据精度包括:

● INT4、INT8和INT16;

● FP4、FP8和FP16;

● BF16;

● W4A16非对称MAC运算。

深度学习框架包括:TensorFlow、Caffe、TFLite、PyTorch、ONNX NN、Android NN和MXNet等。

RK3572的NPU可用于图像分类、目标检测、OCR识别、设备状态识别、轻量异常分析和其他边缘推理任务。

04


GPU与图形处理能力


RK3572集成Arm Mali-G310V2 MC1 GPU,支持:

● OpenGL ES 1.1、2.0和3.2;

● OpenCL 3.0 Full Profile;

● Vulkan 1.4;

● AFBC帧缓冲压缩。

GPU可承担三维界面渲染、图形加速、可视化交互和部分通用计算任务。

芯片还集成Rockchip RGA 2.5二维图形引擎,支持图像缩放、旋转、镜像、Alpha混合、颜色填充和格式处理。

RGA最大支持8192×8192像素源图像,目标图像最大支持4096×4096像素;缩放比例范围为1/16至16倍,并支持0°、90°、180°和270°旋转。

除RGA外,RK3572还提供VDPP视频与显示后处理模块,可完成去隔行、缩放、锐化、动态对比度处理、边缘平滑和图像金字塔降采样等操作。


05


视频编解码能力


RK3572集成硬件视频解码器与编码器,适合本地视频播放、视频采集、录像存储、图像分析和多媒体终端应用。


视频解码参数

编码格式
Profile/Level
最高处理规格
H.264/AVC
Main10 Level 5.2
4K@60fps
H.265/HEVC
Main10 Level 6.0
8K@30fps或4K@120fps
VP9
Profile 0/2 Level 6.0
8K@30fps或4K@120fps
AVS2
Profile 0/2 Level 8.2.120
8K@30fps或4K@120fps
AV1
Main10 Level 6.0
8K@30fps或4K@120fps
H.264 MVC
—
4K@60fps



视频编码参数

编码格式
Profile/Level
最高处理规格
H.264/AVC
High Level 5.0
4K@40fps
H.265/HEVC
Main Level 5.0
4K@40fps
MJPEG编码
Baseline
4K@60fps
MJPEG解码
—
4K@60fps

H.264和H.265编码器支持多码流编码,可用于主码流与子码流输出、视频存储和远程传输等场景。


06


12MP ISP与摄像头输入


RK3572集成单通道ISP 3.5,最高支持12MP图像处理,最大输入分辨率为4096×3072,最小输入分辨率为264×264。

ISP支持的主要图像处理功能包括:

● AE、AF和AWB等3A统计;

● 固定图案噪声消除和坏点校正;

● PDAF相位对焦;

● 镜头阴影校正;

● Bayer域3D降噪;

● 色差校正;

● 双帧HDR合成与动态范围压缩;

● 去马赛克和颜色校正;

● 去雾与图像增强;

● 水平和垂直镜头畸变校正;

● 亮度、色度降噪;

● 图像锐化及色域转换。

摄像头输入方面,芯片提供两组MIPI CSI-2接口,每组支持4 Lane D-PHY 1.2,也可配置为两组2 Lane接口,因此可形成最多四个2 Lane端口。每个端口支持4个虚拟通道。

另外,RK3572还提供DVP接口,支持8/10/12/16位数据宽度以及BT.601、BT.656和BT.1120输入。


07


显示输出能力


RK3572内部提供两个显示Video Port:

显示通道
最高分辨率
色深
Video Port 0
4096×2160@60Hz
10-bit
Video Port 1
2048×1080@60Hz
8-bit


显示输出资源包括:

● HDMI 2.1;

● eDP 1.3,兼容DisplayPort 1.2;

● MIPI DSI 1.2;

● RGB、BT.656和BT.1120并行接口;

● EBC电子纸显示接口。

HDMI与eDP共用一组Combo PHY。HDMI最高支持4K@60Hz,并支持RGB、YUV444、YUV422、YUV420及8/10-bit输出;eDP提供4条物理Lane,单Lane最高5.4Gbps,同样最高支持4K@60Hz。

MIPI DSI提供4条数据Lane,单Lane速率最高2.5Gbps。并行显示接口最高支持1920×1080@60Hz。

EBC接口面向电子纸显示,支持最高1872×1404分辨率、16位数据总线和最高32级灰度。

CPU支持完整的Armv8-A指令集、NEON SIMD和Armv8密码扩展,可用于加速多媒体处理、信号处理、数据运算及部分密码学任务。

在功耗控制方面,A73集群与A53集群采用两个独立电压域,支持DVFS动态电压频率调节。每个CPU核心系统还具有独立电源域,可根据应用负载进行开关控制。


08


内存与存储接口


RK3572支持LPDDR4、LPDDR4X、LPDDR5和LPDDR5X内存。


内存规格
最高数据速率
LPDDR4/LPDDR4X
4266Mbps
LPDDR5/LPDDR5X
5500Mbps


内存接口为单通道32位数据宽度,每个通道最多支持4个Rank,总寻址空间最高16GB。

手册特别注明:在Rank数量为2时,不支持LPDDR4/LPDDR4X R17。

RK3572支持的存储接口包括:

内存规格
最高数据速率
内存规格
最高数据速率
LPDDR4/LPDDR4X
4266Mbps
LPDDR4/LPDDR4X
4266Mbps
LPDDR5/LPDDR5X
5500Mbps
LPDDR5/LPDDR5X
5500Mbps
内存规格
最高数据速率
内存规格
最高数据速率
LPDDR4/LPDDR4X
4266Mbps
LPDDR4/LPDDR4X
4266Mbps
LPDDR5/LPDDR5X
5500Mbps
LPDDR5/LPDDR5X
5500Mbps
内存规格
最高数据速率
内存规格
最高数据速率
LPDDR4/LPDDR4X
4266Mbps
LPDDR4/LPDDR4X
4266Mbps
LPDDR5/LPDDR5X
5500Mbps
LPDDR5/LPDDR5X
5500Mbps


BootROM支持从FSPI、eMMC、UFS和SD卡启动,也支持通过USB DRD接口下载系统代码。

芯片内部还集成16KB PMU SRAM和512KB系统SRAM。

09


网络与高速扩展接口


RK3572集成两个千兆以太网MAC,支持10/100/1000Mbps,并可配置RGMII或RMII接口。

高速扩展部分由三组单Lane Combo接口组成:

● 两组PCIe 2.1/SATA 3.1/USB 3.0 Combo接口;

● 一组PCIe 2.1/SATA 3.1 Combo接口。


高速接口规格

接口
主要能力
PCIe
PCIe 2.1,最高5GT/s,仅支持Root Complex模式
SATA
SATA 3.1、AHCI 1.3.1,最高6GT/s,支持eSATA
USB 3.0
最高5Gbps,支持Host与Device双角色
SDIO
SDIO 3.0,4位数据总线


由于这些接口使用Combo PHY,同一组PHY不能同时工作在PCIe、SATA和USB模式。硬件设计时需要根据应用需求分配功能。


10


工业通信与通用控制接口


RK3572提供较丰富的低速通信与工业控制资源。

接口类型
芯片资源
UART
12路,最高8Mbps
RS-485支持
UART1~UART11支持RS-485功能
SPI
5路,每路支持2个片选
I²C
10路主控制器,支持标准模式和400kbps快速模式
I3C
1路主控制器,支持SDR、IBI和Hot-Join
CAN
4路,兼容ISO 11898-1:2003
PWM
16路
SARADC
8路单端输入,12位,最高1MS/s
GPIO
多组GPIO,支持电平和边沿中断
DSMC
支持8位或16位串行传输及最多4个片选



11


音频处理资源


RK3572提供6组SAI串行音频接口,支持I²S、TDM和PCM模式,最高支持192kHz采样率和16~32位采样精度。

芯片还集成:

● 3路SPDIF发送资源;

● 2路SPDIF接收资源;

● 最高8通道PDM输入;

● 4通道ASRC异步采样率转换;

● 2通道数字DAC。

这些资源可用于语音采集、多通道音频、数字音频输出及带显示设备的多媒体应用。


12


安全与系统可靠性设计


RK3572支持Arm TrustZone,并集成独立密码引擎。

密码引擎支持:

● AES、DES、3DES和SM4;

● SHA-1、SHA-224、SHA-256、SHA-384、SHA-512、MD5和SM3;

● RSA、ECC和SM2;

● HMAC;

● Key Ladder密钥梯;

● 安全OTP。

其中RSA支持512~4096位密钥,ECC支持192、224和256位。

芯片还支持DDR数据扰码、安全调试、安全DFT测试、安全操作系统以及安全和非安全访问控制。系统SRAM可划分为4个访问区域,外部DDR可划分为16个访问区域,以控制不同主设备的访问权限。

可靠性资源包括5个非安全看门狗、1个安全看门狗、多个64位定时器和4组外设DMA控制器。


13


低功耗管理与片内MCU


RK3572集成PMU电源管理单元,提供7个独立电压域和23个独立电源域。软件可以根据应用场景控制不同模块的供电与时钟,降低待机或轻负载状态下的功耗。

芯片还集成一颗Nuclei N320 RISC-V MCU,配备:

● 24KB ILM;

● 8KB指令缓存;

● 8KB数据缓存;

● JTAG调试接口。

CPU与MCU之间可通过14通道Mailbox进行通信。这类异构结构可用于辅助控制、系统管理或需要独立实时处理的任务。


14


封装与温度参数


RK3572采用FCCSP550L封装。

项目
参数
封装类型
FCCSP550L
封装尺寸
14.3mm×15.5mm
焊球尺寸
0.25mm
焊球间距
0.42mm、0.52mm和0.65mm混合
推荐环境工作温度
0℃~80℃
存储温度
-40℃~125℃
最大结温
125℃


芯片内部TSADC支持-40℃~125℃的温度检测范围,分辨率为1℃。这个范围表示片内温度传感器的检测能力,不能直接等同于产品或整机的工作温度。


15


RK3572适合的应用方向


从CPU、NPU、视频、显示和接口资源来看,RK3572适合以下类型的应用:

● 边缘AI计算设备;

● 机器视觉和图像采集终端;

● AIoT智能终端;

● 工业控制与数据处理设备;

● 多媒体信息终端;

● 智能显示与工业人机界面;

● 多路视频解码和录像设备;

● 设备管理与边缘数据处理平台;

● 电子纸显示终端;

● 需要双千兆网络和高速存储扩展的嵌入式设备。


结语




Rockchip RK3572采用2个Cortex-A73核心和6个Cortex-A53核心,集成Mali-G310 GPU、4 TOPS NPU、12MP ISP以及8K视频解码模块。

在接口方面,芯片支持LPDDR4/4X和LPDDR5/5X内存、eMMC 5.1、UFS 2.0、PCIe 2.1、SATA 3.1、USB 3.0、双千兆以太网、MIPI CSI、HDMI、eDP、MIPI DSI以及UART、SPI、I²C、I3C和CAN等通信资源。

它的特点不是单纯追求某一个模块的峰值性能,而是将通用计算、边缘AI、图像采集、视频处理、显示输出和设备连接能力集成在同一平台上,适合对性能、接口和功耗有综合要求的边缘计算与AIoT产品。
