导语：

随着工业设备、智能终端和边缘计算产品不断增加本地数据处理、图形显示和AI推理功能，设备对核心计算平台的要求已经不再局限于基础控制。

处理器性能、AI算力、显示能力、摄像头接入、高速存储和接口扩展，需要在同一平台上协调运行。同时，产品研发还要兼顾底板设计难度、软件适配周期及后续量产。

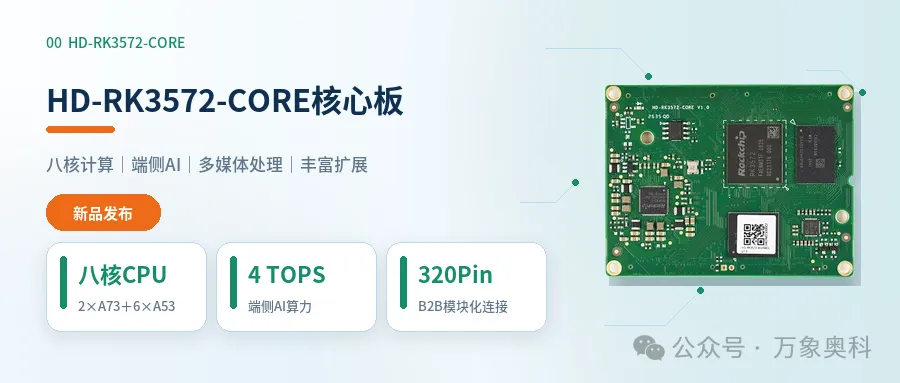

面向这些需求，万象奥科推出HD-RK3572-CORE核心板。

产品基于瑞芯微RK3572处理器设计，集成CPU、NPU、GPU、LPDDR4X内存、eMMC存储和基础电源电路，并通过320Pin板对板连接器引出功能资源，可用于工业控制、边缘计算、AIoT、机器视觉、智能网关、云终端及商用显示等设备。

01

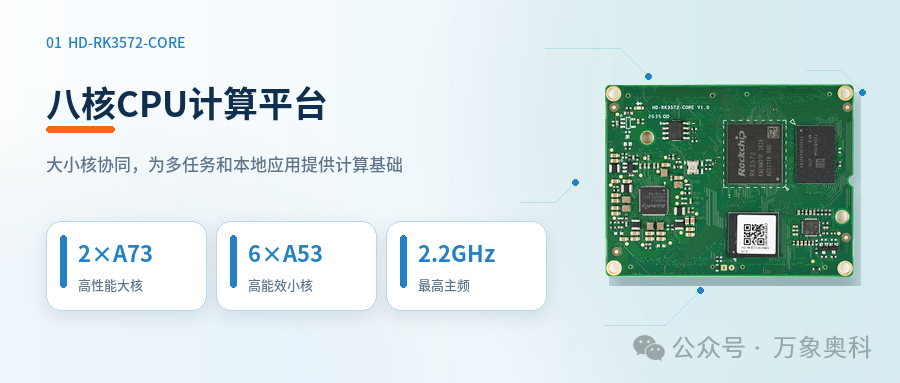

HD-RK3572-CORE采用Rockchip RK3572处理器，CPU由2个Cortex-A73大核和6个Cortex-A53小核组成，最高主频可达2.2GHz，每个核心均集成NEON协处理器。

Cortex-A73大核可以承担图形界面、复杂数据处理和高负载应用；Cortex-A53小核适合运行后台通信、设备监测和轻量业务。

八核架构可以为设备提供更加充足的多任务运行资源，适合同时部署：

● 图形化操作界面；

● 设备通信与协议解析；

● 本地数据处理；

● 数据库和日志服务；

● 网络通信服务；

● 边缘AI应用；

● 多进程业务程序。

对于需要同时运行界面、通信、数据处理和本地服务的设备，HD-RK3572-CORE能够提供比基础控制平台更完整的计算能力。

RK3572内置NPU，最高提供4 TOPS INT8算力，支持INT4、INT8、INT16、FP4、FP8、FP16和BF16等多种计算精度，并支持W4A16非对称MAC运算。

在模型框架方面，平台支持TensorFlow、Caffe、TensorFlow Lite、PyTorch、ONNX NN、Android NN和MXNet等常见框架的模型转换与部署。

结合实际模型和软件适配，HD-RK3572-CORE可用于：

● 目标检测；

● 图像分类；

● OCR文字识别；

● 人脸或物体识别；

● 设备状态分类；

● 异常状态识别；

● 轻量视觉分析；

● 其他端侧AI推理任务。

具体推理性能与模型结构、输入分辨率、算子支持、内存占用和软件优化有关。正式选型前，建议使用项目实际模型进行转换和性能验证。

HD-RK3572-CORE集成Mali-G310V2 MC1 GPU，支持OpenGL ES 1.1、2.0和3.2，以及Vulkan 1.4、OpenCL 3.0 Full Profile和AFBC帧缓冲压缩。

平台同时集成Rockchip RGA 2.5图形加速单元，可完成图像搬运、颜色填充、Alpha混合、缩放、旋转和镜像等操作。

RGA源图像最高支持8192×8192，目标图像最高支持4096×4096，并支持1/16至16倍缩放以及0°、90°、180°和270°旋转。

GPU和RGA可以减少部分图形处理任务对CPU的占用，为工业人机界面、交互终端、数字标牌和图像处理应用提供硬件基础。

RK3572支持H.265、VP9、AV1和AVS2等视频格式，主要视频能力包括：

●H.265、VP9、AV1和AVS2最高支持8K@30fps或4K@120fps解码；

● H.264最高支持4K@60fps解码；

● H.264和H.265最高支持4K@40fps编码；

● 集成JPEG编解码单元；

● 支持视频去隔行和显示后处理。

平台还提供去蚊噪、去振铃、缩放、动态对比度增强、锐化、边缘平滑、多级降采样和黑边检测等处理能力。

这些资源可以用于智能摄像、视频终端、数字标牌、机器视觉和其他需要高分辨率图像处理的设备。

实际视频分辨率、帧率和并发处理能力会受到系统配置、内存带宽、软件版本及整机散热条件影响。

RK3572集成最高1200万像素ISP，支持HDR、3A、CAC、3DNR、2DNR、锐化、去雾、图像增强、去马赛克和镜头畸变校正等处理能力。

结合MIPI-CSI、NPU和视频编解码资源，HD-RK3572-CORE可以建立从图像采集、图像预处理、AI推理到结果输出的本地处理链路。

适合应用于：

● 智能摄像设备；

● 图像采集终端；

● 工业视觉终端；

● OCR识别设备；

● 本地目标识别设备；

● 带摄像头的自助终端；

● 轻量视频分析设备。

具体摄像头数量、Lane配置和接口组合，需要结合核心板引脚分配、底板设计及驱动方案确认。

HD-RK3572-CORE支持HDMI、eDP、MIPI DSI和RGB等显示资源。

主要显示能力包括：

● HDMI最高支持4K@60Hz；

● eDP最高支持4K@60Hz；

●MIPI DSI采用4-Lane D-PHY，最高2.5Gbps/Lane；

● RGB最高支持1920×1080@60Hz。

这些资源可以用于工业操作终端、自助服务设备、数字标牌、交互式显示设备和其他带图形界面的智能终端。

由于部分接口可能存在管脚复用关系，显示接口与其他外设能否同时使用，应以核心板引脚列表及实际底板方案为准。

HD-RK3572-CORE可为底板提供多种功能资源，主要包括：

● HDMI、LVDS、MIPI DSI、eDP和RGB；

● MIPI-CSI；

● USB 3.0和USB 2.0；

● PCIe 2.1；

● SATA；

● 以太网；

● UART；

● CAN；

● I²C；

● SDIO；

● SPI；

● ADC；

● PWM；

● GPIO；

● 音频接口。

高速接口可以用于扩展固态硬盘、高速网络、无线通信模块、摄像头和显示屏；低速接口可以连接传感器、控制器、通信模块、按键、指示灯及其他外围设备。

数据手册中的硬件资源代表核心板可提供的最大资源。受处理器管脚数量和复用关系限制，部分功能无法在最大配置下同时使用。

底板设计前，需要依据《HD-RK3572-CORE引脚列表》确认实际接口数量、默认功能、电平标准和管脚复用关系。

HD-RK3572-CORE支持以下内存和存储配置：

● 2GB、4GB或8GB LPDDR4X；

● 8GB、32GB或64GB eMMC。

内存容量主要影响多任务运行、图形界面、AI模型和本地服务的运行空间；eMMC用于存放操作系统、应用程序、配置文件及本地业务数据。

需要保存大量图片、视频或长期历史数据时，可以通过底板上的SATA、USB或其他存储接口进行扩展。

当前数据手册列出的HD-RK3572-4GF64GL V1.1采用4GB内存和64GB eMMC。其他容量组合应以实际可交付型号为准。

HD-RK3572-CORE支持Ubuntu、Debian和Buildroot。

Ubuntu和Debian具备较完整的软件生态，适合运行图形界面、网络服务、数据库、AI应用和多种业务程序。

Buildroot可以构建相对精简的嵌入式Linux系统，适合对启动速度、系统体积和运行环境可控性要求较高的设备。

在实际项目中，还需要根据底板接口和整机功能完成设备树配置、驱动适配、系统裁剪和应用部署。

RK3572集成硬件密码引擎，支持安全世界与非安全世界隔离访问，并支持DMA加速、任务链处理、错误监测和抗侧信道攻击。

支持的算法及模式包括：

● AES-128、AES-192和AES-256；

● DES和3DES；

● SM4；

● GCM、CCM、XTS和CMAC。

这些资源可以为数据加密、身份认证、安全存储和通信保护提供硬件基础。

完整的产品安全方案还需要结合安全启动、密钥管理、系统权限、网络通信和软件升级机制进行设计。

HD-RK3572-CORE采用4个80Pin板对板连接器，共320Pin。

板对板结构将核心计算模块与产品底板分开。开发者可以围绕同一块核心板设计不同接口和结构的底板，用于不同功能和形态的整机产品。

产品开发时建议优先采用核心板默认管脚功能，以减少设备树修改和驱动二次适配工作。未使用的核心板引脚应按照数据手册要求悬空处理。

02

主要配置包括：

产品具体外观、配置及交付状态以实际销售版本为准。

用于运行设备操作界面、通信程序、本地数据处理和管理服务，为工业设备提供核心计算平台。

在设备端完成数据汇总、本地处理、状态判断和结果上传，减少对远程平台实时计算的依赖。

结合MIPI-CSI、ISP、NPU和视频处理资源，实现图像采集、目标检测、OCR和状态识别。

同时承担设备连接、图形交互、数据处理和轻量AI推理任务。

利用处理器、网络、存储和扩展接口，运行协议转换、本地应用和设备管理服务。

利用高分辨率显示、GPU和视频处理能力，开发数字标牌、自助服务终端和交互式显示设备。

结语

HD-RK3572-CORE将RK3572处理器、LPDDR4X内存、eMMC存储及基础电路集中在一块核心模块上，并通过320Pin板对板连接器提供扩展资源。

产品兼顾八核计算、4 TOPS AI算力、高分辨率显示、视频编解码、图像处理和外设扩展，可作为工业设备、边缘AI终端和智能产品的核心计算平台。

如需进一步了解HD-RK3572-CORE的产品配置、引脚定义、评估底板、系统资料和技术支持，可私信或评论获取相关资料。
