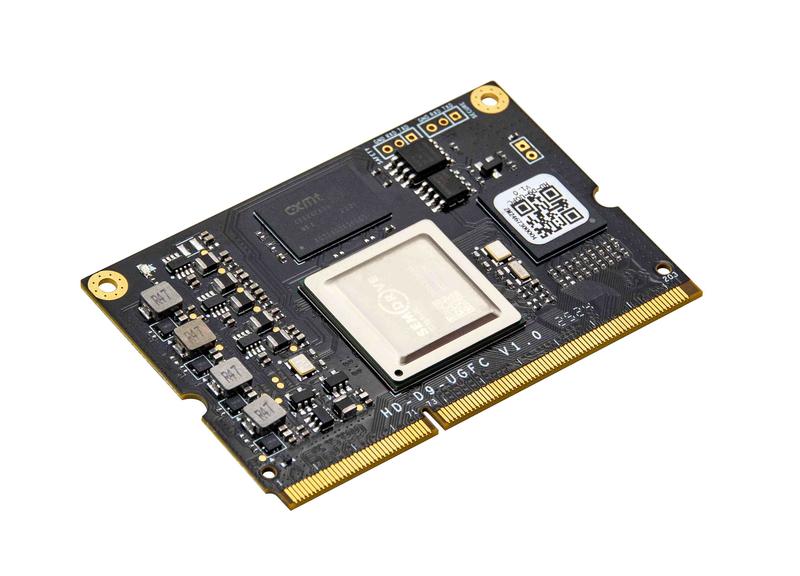

芯驰 D9 统一金手指 核心板
芯驰 D9 统一金手指 核心板
芯驰 D9 统一金手指 核心板
- 产品详情
产品特点
■ 基于国产芯驰D9工业级处理器设计
■ 四核64位Cortex-A55+Cortex-R5高性能处理器，主频最高1.6GHz
■ 2路千兆网/6路串口/USB3.0/支持PCIE总线
■ 1路HDMI/1路MIPI-DSI，显示输出
■ 支持硬件加密，保障应用软件知识产权
■ 统一金手指封装，便于插拔、兼容替换
■ 提供硬件与软件定制设计服务
订购型号
#f2f6f9
| 型号 | 处理器规格 | 内存 |
| HD-D9-UGFC-1GF8GLI | 四核 1.6GHz | 1GB |
| HD-D9-UGFC-2GF8GLI | 四核 1.6GHz | 2GB |
| 存储 | 封装 | 工作温度 | 说明 |
8GB | 金手指 | -40℃～+85℃ | 工业级 |
8GB | 金手指 | -40℃～+85℃ | 工业级 |
核心板基本参数
| 处理器 |
| 全志T507 |
内存 | 1GB/2GB |
存储 | 8GB |
| 工作电压 | 5V |
| 工作温度 | 工业级-40℃～+85℃ |
接口方式 | 金手指连接器，204Pin，引脚间距0.5mm |
核心板机械尺寸
核心板功能参数
| 功能 | 数量 | 参数 | 说明 |
| Video OUT | 2 | MIPI_DSI：双通道输出，支持最大分辨率为2K | |
| LVDS：双通道输出，支持最大分辨率为1080P | |||
| 触摸屏 | 1 | 可提供4线电阻式与电容触摸屏接口方案 | |
音频 | 1 | I2S接口 | 复用 |
USB | 2 | 1路USB 3.0 OTG，1路USB 3.0 HOST | |
串口 | 7 | 1路调试串口，6路功能串口，支持全双工通信 | |
| can | 1 | can2.0 | |
| 以太网 | 2 | 支持10M/100M/1000Mbps自适应 | |
SD接口 | 1 | SDIO3.0 | |
| I2C | 2 | 支持主模式和从模式 | 复用 |
| PWM | 2 | 复用 | |
| SPI | 1 | 支持主从模式 | 复用 |
| PCIE | 1 | PCIE3.0 支持2Lanes | |
| GPIO | 20 | 默认启用20，更多数量可通过复用实现 | 复用 |
评估板 开发板
软件系统
内核 | Linux 4.14 | |
| 文件系统 | Yocto | |
| 图形工具 | QT5.6.2 | |
| Docker | 支持 默认未安装 | |
| 实时内核 | 支持 默认未安装 | |
| 系统服务 | FTP、SSH、SMB | |
| 其他工具 | ||
| 交叉编译器 | aarch64-sdrv-linux-gcc | |
驱动 | LPDDR4 | 支持 |
| eMMC | 支持 | |
| 显示 | MIPI DSI、LVDS | |
| 触摸屏 | IIC电容触摸屏或四线电阻触摸屏 | |
| 网口 | RGMII接口，默认适配YT8521S | |
| CAN-bus | Socket CAN | |
| USB | 支持 | |
| UART | 支持RS-232、RS-485 | |
| 4G | 默认适配EC20 | |
| Wi-Fi | 默认适配AP6181 | |
| 蓝牙 | 支持 | |
| 音频 | 支持 | |
| 摄像头 | 支持USB接口、MIPI-CSI | |
| TF卡 | 支持 | |
| IIC | 支持 | |
| SPI | 支持 | |
| ADC | 支持4 通道 12 路 | |
| PWM | 支持 | |
| RTC | 默认支持ISL1208 | |
| 按键 | 支持 | |
| 中断 | 支持 | |
| GPIO | 支持 | |
| 看门狗 | 支持 | |
开发参考资料
可靠性与品质保障
超高产品质量：选料、设计、测试认证全方位保证
