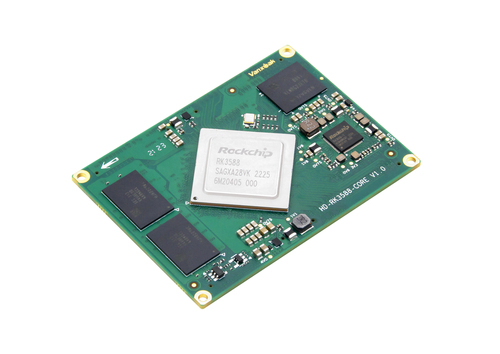

瑞芯微 RK3588 B2B 核心板
瑞芯微 RK3588 B2B 核心板
瑞芯微 RK3588 B2B 核心板
- 产品详情
产品特点
■ 基于瑞芯微RK3588 处理器设计，主频最高2.4GHz，采用8nm 先进工艺
■ 四核64 位 Cortex-A76 和四核Cortex-A55 及独立的NEON 协处理器
■ 2 路千兆网/ 可扩展4G&5G/ 多路串口/ 支持PCIE 总线
■ 支持INT4/INT8/INT16/FP16 混合运算，算力高达6TOPs
■ 支持DP、HDMI、eDP、MIPI DSI 多种显示接口，支持多屏异显
■ 48MP ISP，支持多摄像头输入
■ B2B 封装，便于插拔，最小尺寸68mm * 50mm
■ 提供硬件与软件定制设计服务
订购型号
| 型号 | 处理器规格 | 内存 |
| HD-RK3588-8GF32GL | 四核2.4GHz | 8GB LPDDR4X |
| HD-RK3588-8GF32GLI | 四核2.4GHz | 8GB LPDDR4X |
| 存储 | 封装 | 工作温度 | 说明 |
32GB eMMC | B2B | 0～+70℃ | 商业级 |
32GB eMMC | B2B | -40～+85℃ | 工业级 |
产品特点
核心板基本参数
处理器 |
| 瑞芯微RK3588 |
MPU 四核Cortex-A76@2.4GHz+四核Cortex-A55@1.8GHz |
NPU 6.0 TOPS 算力，支持INT4/INT8/INT16/FP16混合操作 |
GPU Mail-G610 MP4，OpenGLES 1.1, 2.0, 3.2、OpenCL 2.2、Vulkan1.2 |
VPU 视频解码：H.265、VP9：up to 8K@60fp H.264：up to 8K@30fps AV1：up to 4K@60fps 视频编码：H.265/HEVC、H.264/AVC：up to 8K@30fps |
内存 | 2GB/4GB DDR4 |
存储 | 8GB/16GB/32GB eMMC |
| 工作电压 | DC 5V |
| 工作温度 | 工业级-40~+85℃ 商业级 0~+70℃ |
接口方式 | 板对板连接器，80Pin*4，引脚间距0.5mm |
核心板机械尺寸
核心板功能参数
| 功能 | 数量 | 参数 | 说明 |
Video OUT | 2 | MIPI DSI 接口：2 路MIPI DPHY 2.0 或者CPHY 1.1，最大支持4K@60Hz | |
| 2 | HDMI/eDP：2 路HDMI 2.1 或者eDP1.3， HDMI TX 支持最大7680x4320@60Hz 输出，eDP 支持最大4K@60Hz 输出 | ||
| 2 | DP：2 路DP TX 1.4，DP 支持最大7680x4320@30Hz 输出 | ||
| 1 | BT.1120：24bit，分辨率1280*800，可复用使用 | ||
| 1 | HDMI 接口：支持最大1920x1080@60Hz 输出 | ||
Video IN | 2 | MIPI CSI DC(DPHY/CPHY)：2 路DPHY/CPHY；MIPI DPHY V1.2，4 lanes，2.5Gbps 每Lane；MIPI CPHY V1.1，3 lanes，2.5Gsps每Lane | |
| 1 | MIPI DPHY V1.2，4 lanes，2.5Gbps 每Lane；可复用位4 路2 Lanes MIPI CSI | ||
| 1 | 1 路8/10/12/16-bit 标准DVP 接口, 最高150MHz 数据输入，支持BT.601/BT.656 和BT.1120 | ||
HDMI RX | 1 | 1 路HDMI 2.0 RX PHY，4 lanes，兼容HDMI 2.0 和HDMI 1.4 | 复用 |
串口 | 10 | 10 路（含1 路调试串口） | |
| AUDIO | 1 | 内嵌Audio(SPK、MIC、Earphone) | |
| USB | 1 | USB3.0 Host 与SATA3.0 和PCIE2.1 复用复用 | 复用 |
| 2 | USB2.0 Host | ||
| 2 | USB OTG 3.1/2.0/Type-C | ||
以太网 | 2 | 支持10M/100M/1000Mbps自适应 | |
SDIO | 2 | SDIO 3.0 | |
| SPDIF | 2 | SPDIF(8ch) | |
| I2C | 9 | 最多9路 | 复用 |
| 12S | 4 | 最多4路 | 复用 |
| SPI | 6 | 最多6路 | 复用 |
| PCIE | 5 | 3 路PCIE 2.1, 与SATA3.0 和USB3.1 复用，2 路PCIE 3.0 | 复用 |
| SATA | 3 | SATA3.0, 与PCIE2.1 和USB3.1 复用 | 复用 |
评估板 开发板
软件系统
内核 | Linux 5.10 | |
文件系统 | Buildroot，Debian10，Android11 | |
图形工具 | QT 5.14.2、Wayland | |
Docker | 支持 默认未安装 | |
实时内核 | 支持 默认未安装 | |
系统服务 | FTP、SSH、Telnet、SCP | |
第三方库 | MQTT、SQLite、Python | |
交叉编译器 | （内核）aarch64-linux-gnu-gcc(6.3.0版本）/（应用程序）aarch64-rockchip-linux-gnu-gcc(9.3.0版本)aarch64-linux-gnu-gcc(6.3.0版本）/arch64-rockchip-linux-gnu-gcc(9.3.0版本) | |
驱动 | LPDDR4X | 支持 |
eMMC | 支持 | |
显示 | MIPI-DSI/HDMI/LVDS/eDP | |
触摸屏 | IIC电容触摸屏或四线电阻触摸屏 | |
网口 | RGMII接口，默认适配YT8521S | |
CAN-bus | Socket CAN | |
USB | 2路USB2.0，2路USB3.0 | |
UART | 支持RS-232、RS-485 | |
4G | 默认适配EC20 | |
Wi-Fi | 默认支持AP6181 | |
蓝牙 | - | |
音频 | RK809 | |
摄像头 | USB/NET接口 | |
TF卡 | 支持 | |
IIC | 支持 | |
SPI | 支持 | |
ADC | 8通道10位 | |
PWM | 支持 | |
RTC | 默认支持ISL1208 | |
按键 | 支持 | |
中断 | 支持 | |
GPIO | 支持 | |
看门狗 | 支持 | |
开发参考资料
可靠性与品质保障
超高产品质量：选料、设计、测试认证全方位保证
