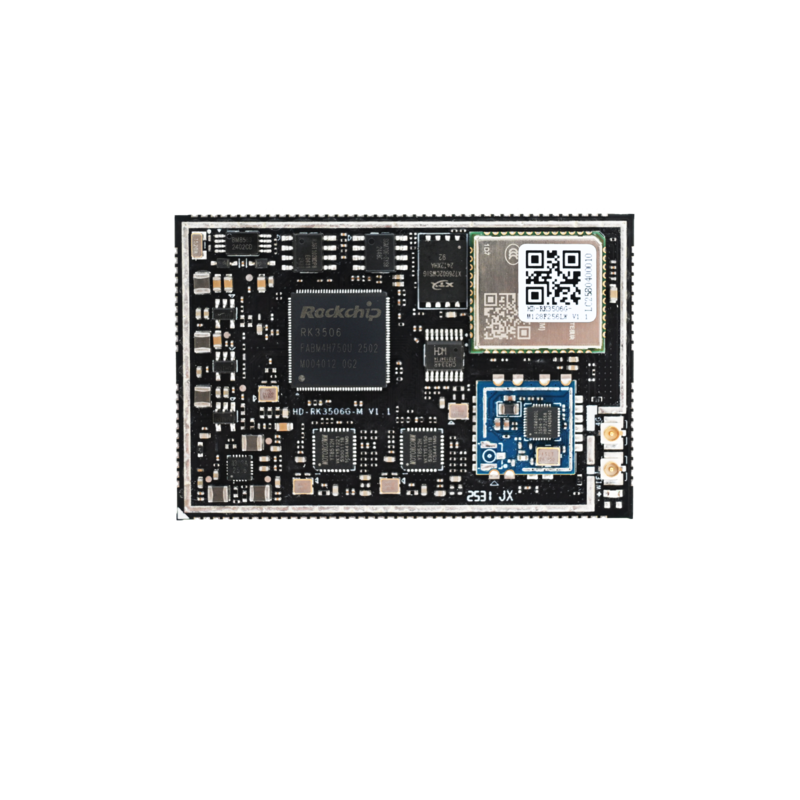

RK3506模组
RK3506模组
RK3506模组
- 产品详情
产品特点
■ 基于RK3506系列处理器,3核A7@1.3/1.5GHz+M0
■ 集成4G CAT1 (RK3506G版本)
■ 集成Wi-Fi & 蓝牙
■ 集成2路工业级网口PHY、工业级USB Hub
■ 2路CAN、SPI、IIC、IO、PWM、MIPI、LCD
■ 支持9路串口（RK3506J /RK3506B 版本）
■ 集成独立硬件加密芯片，保护应用软件知识产权
■ 集成工业级独立硬件看门狗、独立硬件RTC
■ 邮票孔封装 40mm*60mm紧凑尺寸
订购型号
| 型号 | 处理器 | 4G |
| HD-RK3506G-M128F256LW | RK3506G | 集成CAT1 |
| HD-RK3506G-M128F256LW-NC | RK3506G | NC,可扩展 |
| HD-RK3506B-M256F256LW | RK3506B | NC,可扩展 |
| HD-RK3506B-M256F256LW-NU | RK3506B | NC,可扩展 |
| HD-RK3506B-M512F8GLW | RK3506B | NC,可扩展 |
| HD-RK3506B-M512F8GLW-NU | RK3506B | NC,可扩展 |
| HD-RK3506J-M256F256LI | RK3506J | NC,可扩展 |
| HD-RK3506J-M256F256LI-NU | RK3506J | NC,可扩展 |
| HD-RK3506J-M512F8GLI | RK3506J | NC,可扩展 |
| HD-RK3506J-M512F8GLI-NU | RK3506J | NC,可扩展 |
| WiFi蓝牙 | 双网PHY | 串口 |
| 集成 | 集成 | 5路 |
| 集成 | 集成 | 5路 |
| 集成 | 集成 | 9路 |
| 集成 | 集成 | 5路 |
| 集成 | 集成 | 9路 |
| 集成 | 集成 | 5路 |
| 集成 | 集成 | 9路 |
| 集成 | 集成 | 5路 |
| 集成 | 集成 | 9路 |
| 集成 | 集成 | 5路 |
| 内存 | 存储 | 工作温度 |
| 128MB | 256MB | -20℃～+70℃ |
| 128MB | 256MB | -20℃～+70℃ |
| 256MB | 256MB | -20℃～+70℃ |
| 256MB | 256MB | -20℃～+70℃ |
| 512MB | 8GB | -20℃～+70℃ |
| 512MB | 8GB | -20℃～+70℃ |
| 256MB | 256MB | -40℃- +85℃ |
| 256MB | 256MB | -40℃- +85℃ |
| 512MB | 8GB | -40℃- +85℃ |
| 512MB | 8GB | -40℃- +85℃ |
产品特点
模组基本参数
| 处理器 | 瑞芯微RK3506G/RK3506B/RK3506J |
| MPU 3×Cortex-A7 最高主频1.5GHz | |
| MCU Cortex-M0 | |
| GPU 2D Graphic Engine 支持720P 30FPS视频软解，可进行H.264、MJPEG解码。 | |
| 内存 | 128MB/256MB/512MB DDR3L |
| 存储 | 256MB/8GB |
| 工作电压 | DC 5V |
| 工作温度 | 工业级-40℃~+85℃ 宽温级 -20℃~+70℃ |
| 接口 | 邮票孔封装，128Pin，引脚间距1.27mm |
核心板机械尺寸
模组功能参数
| 功能 | RK3506G模组 | RK3506B/J模组 | 参数 | 说明 |
4G | 集成 | NC，可扩展 | CAT1，传输速率(Mbps)：FDD:10.3(DL)/5.1(DL) TDD:9.1(DL)/3.1(DL) | |
| Wi-Fi&BT | 集成 | 集成 | RK3506G: WiFi6+ BLE5.2，2.4GHz，802.11b/g/n/ax; RK3506B/J: WiFi6+ BLE5.4，双频2.4GHz+5GHz，802.11a/b/g/n/ac/ax 1路MIPI DSI 2 Lane ，支持1280x1280@60Hz | |
| LCD显示 | 2 | 2 | 1路MIPI DSI 2 Lane ，支持1280x1280@60Hz | |
| 1路RGB565，支持1280x1280@60Hz | 复用 | |||
| 音频接口 | 2 | 2 | 1路SAI接口，1路MIC | 复用 |
| USB | 3 | 3 | 2路 USB2.0 Host，1路 USB2.0 OTG | |
| 串口 | 5 | 9 | 1路调试串口，4路/8路通用串口 | 复用 |
| CAN-Bus | 2 | 2 | 支持 CAN 2.0B 协议、CAN FD | 复用 |
| 以太网 | 2 | 2 | 集成2路工业级PHY芯片，支持10M/100Mbps自适应 | |
| SD接口 | 1 | 1 | 支持 SDIO3.0 协议，eMMC版本引脚冲突 | |
| I2C | 2 | 1 | 支持主模式和从模式，支持7位和10位从地址格式，支持多主机操作与超时检测 | 复用 |
| SPI | 1 | 1 | 支持主模式与从模式，最大传输速率50 Mbps | 复用 |
| ADC | 2 | 2 | 2路10bit ADC | |
| PWM | 10 | 10 | 占空比可调; 支持1路IR TX和1路IR RX | 复用 |
| GPIO | 38 | 38 | GPIO可通过复用实现 | 复用 |
| 加密芯片 | 集成 | 集成 | 集成独立硬件加密芯片，应用软件授权加密 | |
| 看门狗 | 1 | 1 | 集成独立硬件看门狗芯片 | |
| RTC | 1 | 1 | 集成独立硬件RTC芯片 |
评估板 开发板
软件系统
内核 | Linux 6.1.99 | |
文件系统 | Buildroot | |
图形工具 | LVGL | |
Docker | 支持 默认未安装 | |
系统服务 | FTP、SSH、Telnet、SCP | |
第三方库 | Python（MQTT、SQLite默认未安装） | |
交叉编译器 | arm-buildroot-linux-gnueabihf- | |
驱动 | LPDR3L | 支持 |
eMMC | 支持 | |
显示 | MIPI-DSI/RGB | |
触摸屏 | IIC电容触摸屏或四线电阻触摸屏 | |
网口 | RGMII接口，默认适配YT8521 | |
CAN-bus | CANx2 | |
USB | 1路 USB2.0 OTG，1路 USB2.0 HOST | |
UART | 支持RS-232、RS-485 | |
Wi-Fi | 支持 | |
蓝牙 | 支持 | |
4G | CAT1（RK3506G模组） | |
摄像头 | USB/NET接口 | |
TF卡 | NAND 版本支持 eMMC 版本不支持 | |
IIC | 支持 | |
SPI | 支持 | |
ADC | 支持 | |
PWM | 支持 | |
RTC | 支持 | |
按键 | 支持 | |
中断 | 支持 | |
GPIO | 支持 | |
看门狗 | 支持 | |
