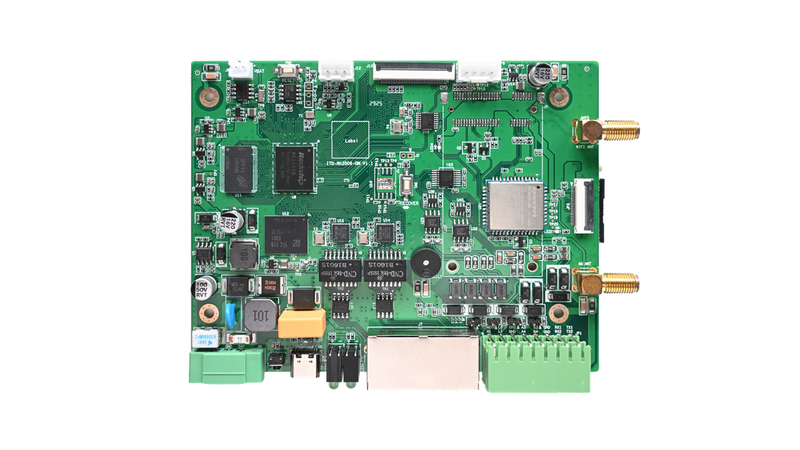

RK3506-EG1800网关主板
RK3506-EG1800网关主板
RK3506-EG1800网关主板
- 产品详情
产品特点
■ 3核Cortex-A7@1.5GHz主频，512MB内存，8GB存储
■ Linux系统，支持二次开发，支持自定义协议与数据处理算法
■ 集成4G CAT1、Wi-Fi&蓝牙、两路网口
■ 2路485，2路232、2路CAN
■ 集成授权加密芯片，保护应用软件版权
■ 直流9~28V宽压供电，EMC工业3级标准设计
■ 提供硬件与软件定制设计服务
订购型号
| 型号 | 处理器规格 | 内存 | 存储 | 工作温度 |
| HD-RK3506-EG1800 | 3核@1.5GHz主频 | 512MB | 8GB | -20 ～+70℃ |
产品特点
基本参数
处理器 | ARM 三核Cortex-A7 1.5GHz + Cortex-M0 |
内存 | DDR3L 512MB |
存储 | EMMC 8GB |
工作电压 | 9~28V 宽压输入 |
工作温度 | -20℃~+70℃ |
尺寸 | 95mm*124mm
|
功能列表
功能子系统 | 接口名称 | 数量 | 物理形式 | 备注 |
百兆以太网 | Ethernet | 2 | RJ45 | 10/100Mbps (YT8512H PHY), RMII |
4G模块 | 4G LTE | 1 | Mini-PCIe | USB 2.0接口cat1 (支持拓展 Cat4) |
SIM卡 | SIM | 1 | SIM卡座 | 标准卡(54mm×84mm) |
WiFi模块 | WiFi/BT | 1 | 板载 | TL8800DLUA2 (USB 接口) |
工业总线 | CAN | 2 | 接线端子 | SIT1044T (ISO 11898-2) |
工业总线 | RS485 | 2 | 接线端子 | GM485, 硬件自动流控, TVS 防护 |
工业总线 | RS232 | 2 | 接线端子 | SP3232EEY, 全双工 |
蜂鸣器 | - | 1 | 板载 | 5V有源蜂鸣器 |
USB接口 | USB OTG | 1 | Type-C | USB 2.0 (用于烧录/调试) |
调试串口 | Debug | 1 | 3-Pin | UART0 (115200bps, TTL) |
用户按键 | RST | 1 | 插件 | 软件复位 |
指示灯 | LED | 4 | LED | 电源灯、运行灯、用户灯1、用户灯2 |
RTC | - | 1 | 板载 | 外接纽扣电池 |
看门狗 | - | 1 | 板载 | 可控芯片协议 |
电源 | Power | 1 | DC Jack | 12V DC Input (TPS5450 5A Buck) |
端口介绍
软件系统
内核 | Linux 6.1 | |
文件系统 | Buildroot、Ubuntu | |
工具与库 | SSH、Python等 | |
驱动 | 以太网 | 支持 |
4G | 支持（默认标配CAT1,支持扩展CAT4) | |
串口 | 支持RS-232、RS-485 | |
USB | 支持 | |
WiFi | 支持 | |
蓝牙 | 支持 | |
UART | 支持 | |
CAN | 支持 | |
RTC | 支持 | |
WDG | 支持 | |
SPI | 支持 | |
| IIC | 支持 | |
| PWM | 支持 | |
| IO | 支持 | |
开发资料
可靠性与品质保障
超高产品质量：选料、设计、测试认证全方位保证
瑞芯微优秀合作奖
