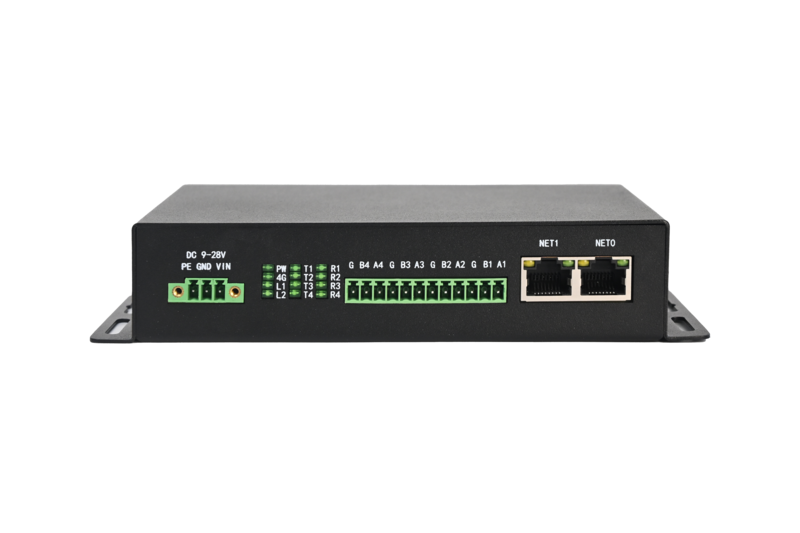

RK3506-EG1200网关
RK3506-EG1200网关
RK3506-EG1200网关
- 产品详情
产品特点
■ 3核Cortex-A7@1.5GHz主频，256MB内存，256MB存储
■ Linux系统，支持二次开发，支持自定义协议与数据处理算法
■ 集成4G、Wi-Fi&蓝牙、两路网口
■ 4路485，可另外扩展2路485、2路232、2路CAN、4路DI | DO、4路ADC
■ 集成授权加密芯片，保护应用软件版权
■ 直流9~28V宽压供电，EMC工业3级标准设计
■ 提供硬件与软件定制设计服务
订购型号
| 型号 | 处理器规格 | 内存 | 存储 | 功能区别 | 工作温度 | 说明 |
| HD-RK3506-EG1200A | 3核@1.5GHz主频 | 256MB DDR3L | 256MB NAND FLASH | 见功能列表 | -40℃ ～+85℃ | WiFi与RTC电池 标称-20℃ ～+70℃ |
| HD-RK3506-EG1200A-E | 3核@1.5GHz主频 | 256MB DDR3L | 256MB NAND FLASH | 见功能列表 | -40℃ ～+85℃ | WiFi与RTC电池 标称-20℃ ～+70℃ |
| HD-RK3506-EG1200B | 3核@1.5GHz主频 | 256MB DDR3L | 256MB NAND FLASH | 见功能列表 | -40℃ ～+85℃ | WiFi与RTC电池 标称-20℃ ～+70℃ |
| HD-RK3506-EG1200B-E | 3核@1.5GHz主频 | 256MB DDR3L | 256MB NAND FLASH | 见功能列表 | -40℃ ～+85℃ | WiFi与RTC电池 标称-20℃ ～+70℃ |
产品特点
基本参数
处理器 | ARM 三核Cortex-A7 1.5GHz + Cortex-M0 |
内存 | DDR3L 256MB |
存储 | NAND FLASH 256MB |
工作电压 | 9~28V 宽压输入 |
工作温度 | -40℃~+85℃ |
EG1200x尺寸 |
|
EG1200x-E尺寸 |
|
功能列表
型号配置 | EG1200A | EG1200B | EG1200A-E | EG1200B-E | 备注 |
百兆以太网 | 2路 | 2路 | 2路 | 2路 | 10/100 Mbps |
4G模块 | Cat1 | Cat4 | Cat1 | Cat4 | - |
WIFI & BT | 1路 | 1路 | 1路 | 1路 | IEEE 802.11a/b/g/nBluetooth v4.2 |
RS-485 | 4路 | 4路 | 6路 | 6路 | 标准RS-485；带隔离 |
RS-232 | - | - | 2路 | 2路 | 标准RS-232；DB9接口 |
CAN | - | - | 2路 | 2路 | 支持CAN 2.0B；带隔离 |
DI | - | - | 4路 | 4路 | 12V/24VDC输入；支持干/湿接点、NPN/PNP接线方式 |
DO | - | - | 4路 | 4路 | 常开，继电器隔离 DC30V 2A；AC250V 2A |
ADC | - | - | 4路 | 4路 | 支持采集0~10V 电压 或 4~20mA 电流；采样率 860SPS |
SIM Card | 1路 | 1路 | 1路 | 1路 | Micro SIM卡座 |
TF Card | 1路 | 1路 | 1路 | 1路 | 标准TF卡座 |
蜂鸣器 | 1路 | 1路 | 1路 | 1路 | - |
用户按键 | 1路 | 1路 | 1路 | 1路 | - |
看门狗 | 支持 | 支持 | 支持 | 支持 | - |
RTC | 支持 | 支持 | 支持 | 支持 | - |
PWR_LED | 1路 | 1路 | 1路 | 1路 | 电源指示 |
USER_LED | 2路 | 2路 | 2路 | 2路 | 可编程 |
UART_LED | 4路 | 4路 | 4路 | 4路 | UART状态指示 |
LTE_LED | 1路 | 1路 | 1路 | 1路 | 4G状态指示 |
端口介绍
EG1200x
EG1200x-E
软件系统
内核 | Linux 6.1.99 | |
文件系统 | Buildroot | |
工具与库 | SSH、Python、iptables（NAT）， Netfilter/NAT ，dnsmas等 | |
驱动 | 网口 | 支持 |
| 串口 | 支持RS-232、RS-485、CAN | |
4G | 支持（默认标配CAT1）、CAT4需根据所选模组适配 | |
WiFi | 支持 | |
蓝牙 | 支持 | |
TF卡 | 支持 | |
RTC | 支持 | |
ADC | 支持 | |
看门狗 | 支持 | |
加密 | 支持、提供API操作接口 | |
LED | 支持 | |
DI & DO | 支持 | |
